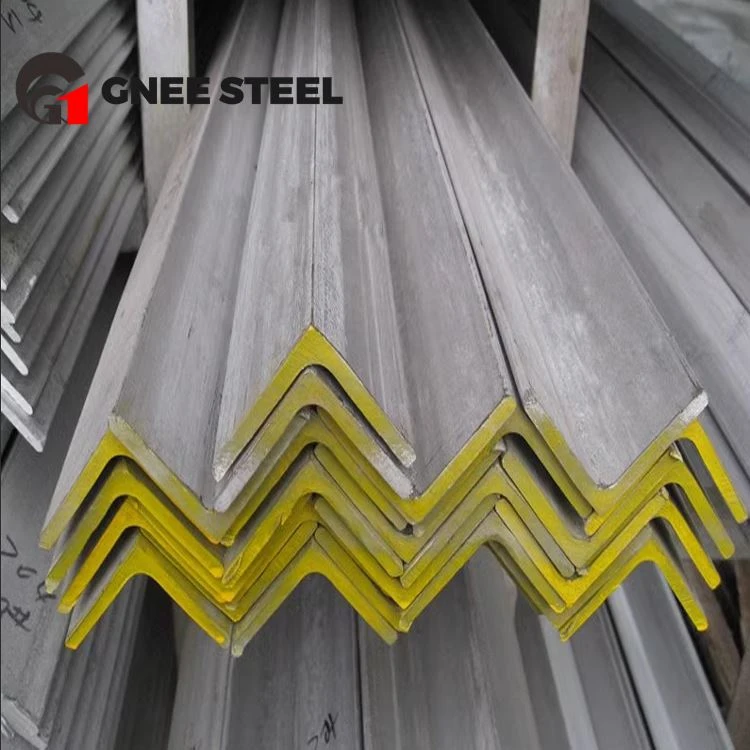

זווית פלדה מבנית 1.A588 GrA

---



זווית פלדה בליה (נקראת גםזווית פלדה עמידה- בפני קורוזיה, זווית פלדת קורטן) היא פלדת זווית מגולגלת- חמה עם אלמנטים מתגזרים כגוןCu, Cr, Ni, Pליצירת שכבת חלודה מגינה צפופה בחשיפה אטמוספרית.



הוא נמצא בשימוש נרחב בגשרים, מבני פלדה, קירות מסך, מגדלי שידור, מסגרות חיצוניות והנדסת נוף.



2. חומרי ציונים ותקנים עיקריים



2.1 תקן סיני (GB/T 4171) - הנפוץ ביותר

צִיוּן	נכס מפתח	יישום טיפוסי
Q235NH	פלדה בליה כללית, חוזק תפוקה גדול או שווה ל-235MPa	מבני חוץ כלליים, מסגרות פלדה פשוטות
Q295NH	חוזק בינוני ועמידות בפני מזג אוויר	מבני פלדה, מסגרות תמיכה, סוגרים
Q355NH	חוזק גבוה + יכולת מזג אוויר טובה;הפופולרי ביותר	גשרים, קירות מסך, מבני פלדה, מגדלים
Q355GNH	עמידות גבוהה במזג האוויר (טובה מ-Q355NH)	סביבות חופיות, תעשייתיות,-בעלות קורוזיה גבוהה
Q460NH	פלדת בליה בעוצמה- גבוהה	מבנים- גדולים, רכיבים-כבדים

רמות קשיחות (לפי סיומת):

A / B / C / D / E: מצייןטמפרטורת בדיקת השפעהמ-0 מעלות עד -40 מעלות דוגמה:Q355NHD, Q355NHEעבור אזורים קרים.



ההבדל בין Q235NH, Q295NH, Q355NH, Q355GNH, Q460NH

כולם הםפלדות מבניות בליה (GB/T 4171)עם תוספת Cu/Cr/Ni/P לעמידות בפני קורוזיה אטמוספרית. ההבדלים העיקריים הםרמת חוזק, עמידות בפני קורוזיה, ותרחישי יישום.



מאפיינים מכניים הליבה (עובי פחות או שווה ל-16 מ"מ)

צִיוּן	חוזק תשואה מינימלי (MPa)	חוזק מתיחה (MPa)	התארכות מינימלית (%)	רמת חוזק מפתח
Q235NH	גדול או שווה ל-235	360–510	גדול או שווה ל-25	פלדת בליה-ת נמוכה
Q295NH	גדול או שווה ל-295	430–560	גדול או שווה ל-24	פלדת בליה בעוצמה בינונית-
Q355NH	גדול או שווה ל-355	490–630	גדול או שווה ל-20	פלדת בליה חוזק- גבוה (הפופולרי ביותר)
Q355GNH	גדול או שווה ל-355	490–630	גדול או שווה ל-19	+ חוזק- גבוהבליה גבוההפְּלָדָה
Q460NH	גדול או שווה ל-460	550–710	גדול או שווה ל-17	פלדת בליה-גבוהה- במיוחד



2. עמידות בפני קורוזיה (הבחנה מרכזית)

Q235NH / Q295NH / Q355NH: עמידות בליה רגילה (NH=מזג אוויר רגיל). טוב לשימוש חיצוני כללי.

Q355GNH: G=מזג אוויר גבוה → עמידות בפני קורוזיה טובה יותר ב-2-8×מאשר Q355NH, במיוחד בסביבות חוף/תעשייה/מלח-ערפל.

Q460NH: עמידות בליה סטנדרטית (זהה לסדרת NH), מתמקדת בחוזק גבוה במיוחד.-



3. הרכב כימי (פשוט)

צִיוּן	C (מקסימום)	Cu	Cr	ני	P
Q235NH	פחות או שווה ל-0.16	0.25–0.55	0.40–0.80	0.20–0.50	0.07–0.15
Q295NH	פחות או שווה ל-0.16	0.25–0.55	0.40–0.80	0.20–0.50	0.07–0.15
Q355NH	פחות או שווה ל-0.16	0.25–0.55	0.40–0.80	0.20–0.50	0.07–0.15
Q355GNH	פחות או שווה ל-0.12	0.25–0.55	0.30–1.25	0.20–0.75	0.07–0.15
Q460NH	פחות או שווה ל-0.16	0.25–0.55	0.40–0.80	0.20–0.50	0.07–0.15

הערה: ל-Q355GNH ישתכולת Cr גבוה יותרלהגנת קורוזיה מעולה.



4. יישומים אופייניים

צִיוּן	הטוב ביותר עבור
Q235NH	מבנים קלים, נוף, מעקות בטיחות, סוגריים פשוטים
Q295NH	מסגרות עומס בינוני-, תומכים, מבנים מרותכים כלליים
Q355NH	גשרים, קירות מסך, מבני פלדה, מגדלים (בשימוש הנפוץ ביותר)
Q355GNH	אזורי חוף, תעשייה,-קורוזיה גבוהה; מבני חיים ארוכים-
Q460NH	מבנים- גדולים, כבדים-, מבנים גבוהים-; עיצובים-מינימליים של קטעים

2.2 ציוני מגדל הילוכים (YB/T 4835)

Q355DNHT

Q420BNHT

מיוחד למגדלי העברת כוח בעלי יכולת מזג אוויר גבוהה וביצועים מכניים.



ההבדל בין Q355DNHT ל-Q420BNHT

שניהםפלדות בליה בעלות חוזק גבוה למגדלי תמסורת(לְכָלYB/T 4835), עםNHT=מנורמל + מזג אוויר גבוה + מגדל שידור. ההבדלים העיקריים הםרמת חוזק, קשיחות בטמפרטורה נמוכה, וקיבולת עומס של יישום.



1. פירוט המינוח של דרגות

Q355DNHT

Q: חוזק תנובה

355: חוזק תפוקה מינימלי גדול או שווה ל355 MPa(פחות או שווה ל-16 מ"מ)

D: ציון איכות →-20 מעלות קשיחות השפעהמוּבטָח

NHT: מנורמל + מזג אוויר גבוה + מגדל שידור

Q420BNHT

Q: חוזק תנובה

420: חוזק תפוקה מינימלי גדול או שווה ל420 MPa(פחות או שווה ל-16 מ"מ)

B: ציון איכות →+20 דרגת השפעה קשיחותמוּבטָח

NHT: מנורמל + מזג אוויר גבוה + מגדל שידור



2. מאפיינים מכניים של ליבה (עובי פחות או שווה ל-16 מ"מ)

נֶכֶס	Q355DNHT	Q420BNHT	הֶבדֵל
חוזק תשואה מינימלי (MPa)	גדול או שווה ל-355	גדול או שווה ל-420	Q420BNHT+65 MPa (+18%)
חוזק מתיחה (MPa)	490–630	520–680	Q420BNHT טווח גבוה יותר
התארכות מינימלית (%)	גדול או שווה ל-20	גדול או שווה ל-18	Q355DNHT משיכות טובה יותר
קשיחות השפעה	גדול או שווה ל-34 J at-20 מעלות	גדול או שווה ל-34 J atתואר +20	Q355DNHTקשיחות טובה יותר בטמפ' נמוכה
רמת מזג אוויר	גבוה (רמת G)	גבוה (רמת G)	אותה עמידות מצוינת בפני קורוזיה



3. הבדלי עיצוב ויישום עיקריים



חוזק ויכולת עומס

Q355DNHT: חוזק גבוה סטנדרטי עבורמגדלי שידור כלליים(110kV–500kV). מאזן חוזק וגמישות.

Q420BNHT: חוזק אולטרה-גבוה עבורמגדלים כבדים / טווח ארוך / מתח גבוה במיוחד (EHV)(גדול או שווה ל-500kV). מאפשרחתכים קטנים יותרומבנים קלים יותרעבור אותו עומס.



ביצועים בטמפרטורה נמוכה

Q355DNHT (כיתה D): מיועד לאזורים קרים(עד -20 מעלות). בטוח יותר בסביבות צפוניות/חורף.

Q420BNHT (כיתה B): עבוראקלים מתון/ממוזג(גדול או שווה ל-+20 מעלות). לא מומלץ להצטננות קשה ללא בדיקות נוספות.

עלות ומשקל

Q355DNHT: חסכוני יותר עבור פרויקטים סטנדרטיים.

Q420BNHT: עלות חומר גבוהה יותר, אבלחוסך משקל ועלויות יסודבמגדלים גדולים.



4. יישומים אופייניים

צִיוּן	הטוב ביותר עבור
Q355DNHT	רוב מגדלי השידור (110kV–500kV); פרויקטים באזור קר; מבנים כלליים בעלי מזג אוויר גבוה
Q420BNHT	קווי תמסורת EHV; מגדלים ארוכי טווח / עומסים כבדים; אזורים בגובה רב / כבדי רוח; עיצובים מותאמים למשקל

2.3 תקן אירופאי (EN 10025-5)

S355J0W

S355J2W(נפוץ לפרויקטי יצוא)

S460NHבשימוש נרחב בפרויקטי בנייה והנדסה באירופה.



2.4 ציונים ארה"ב ובינלאומיים (קורטן / ASTM)

קורטן א(מקביל ל-Q235NH / Q295NH)

קורטן ב(מקביל ל-Q355NH / Q355GNH) מוכר באופן נרחב בשווקים העולמיים, במיוחד עבור פלדת נוף וגשר.



2.5 תקן יפני (JIS G 3125)

SMA400AW / BW

SMA570W

משמש בפרויקטים במימון-יפנית ובשווקים באסיה.



3. יתרונות מרכזיים של זווית פלדה בליה

עמידות בפני קורוזיה אטמוספרית מעולה

ניתן להשתמשלא צבועאו עם ציפוי מופחת

חיי שירות ארוכים יותר, עלות תחזוקה נמוכה יותר

חוזק גבוה, יכולת ריתוך וצורה טובה

שכבת תחמוצת משטח יציבה ואסתטית

4. יישומים אופייניים

מבני פלדה גשר

בניית מסגרות קיר מסך

מגדלי שידור וטלקום

מסגרות פלדה חיצוניות וסוגריים

אדריכלות נוף, פסלים

מבני פלדה תעשייתיים בסביבות חוף או קורוזיביות





כיתה פלדה	פחמן, מקסימום, %	מנגן, %	זרחן, מקסימום, %	גופרית, מקסימום, %	סיליקון, %	ניקל, מקסימום, %	כרום, %	נְחוֹשֶׁת	ונדיום, %
A588 דרגה א'	0.19	0.80 - 1.25	0.04	0.05	0.30 - 0.65	0.40	0.40 - 0.65	0.25 - 0.40	0.02 - 0.10





כיתה פלדה	סגנונות	חוזק מתיחה, ksi [MPa]	נקודת תפוקה, דקות, ksi [MPa]	התארכות ב-8 אינץ' [200 מ"מ], דקות, %	התארכות ב-2 אינץ' [50 מ"מ], דקות, %
A588 דרגה א'	זוויות פלדה	70 [485]	50 [345]	18	21

















יש לנו שירות לאחר-מכירה מעולה. אם יש לך שאלות לגבי זווית פלדה מבנית A588GrA, אתה יכול ליצור איתנו קשר ואנו נשיב לך תוך שעתיים.
