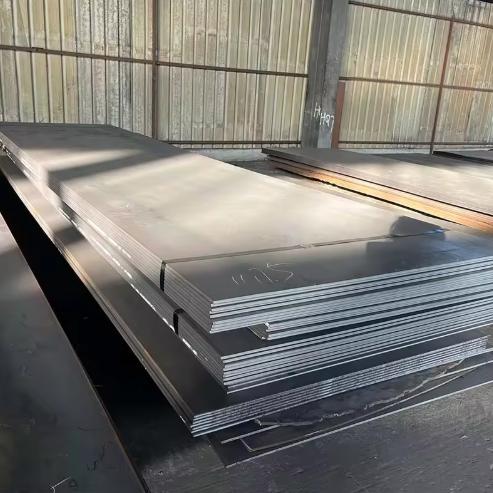

לוח פלדה של כלי לחץ ASTM A612/A612M

לוח פלדה של מיכל לחץ GNEE ASTM A612/A612Mהיא לוחית פלדת סיליקון-מומתת פחמן-מנגן-גבוהה, שנוסחה במיוחד עבור כלי לחץ מרותכים הפועלים בסביבות טמפרטורות מתונות ונמוכות יותר. תואם לחלוטין לתקן ASTM A612/A612M-20 (2020), הוא כולל קשיחות מעולה, יכולת ריתוך אמינה ותכונות מכניות יציבות, מה שהופך אותו לבחירה אידיאלית עבור יישומים תעשייתיים קריטיים בתעשיות נפט, גז, כימיקלים וכוח.



כיצרנית ויצואן פלדה מקצועית עם ניסיון עשיר, GNEE מספקת-לוחות פלדה ASTM A612/A612M באיכות גבוהה ופתרונות מותאמים ללקוחות גלובליים, מה שמבטיח בטיחות ויעילות בכל פרויקט.





ASTM A612 / A612M הוא מפרט עבורלוחות פלדת פחמן מנורמלים עבור שירות כלי לחץ, במיוחד איפהקשיחות חריץ משופרתנדרש.



בהשוואה לפלדות PVQ סטנדרטיות, ASTM A612 מציעה טוב יותרעמידות בפני פגיעות ואמינות מבנית, מה שהופך אותו מתאים ליישומים עם תנודות טמפרטורה מתונות.





ASTM A612	C %	סי %	Mn %	P %	S %	Cu	ני	Cr	מו	V
ניתוח חום	0.25	0.15-0.50	1.00-1.50	0.025	0.025	0.35	0.25	0.25	0.08	0.08
ניתוח מוצר	0.29	0.13-0.55	0.92-1.62			0.38	0.28	0.29	0.09	0.09





עוֹבִי	0.5 אינץ' [12.5 מ"מ] ומטה	מעל 0.5 אינץ'. עד 1 אינץ' [מעל 12.5 עד 25 מ"מ]
חוזק מתיחה, ksi [Mpa]	83-150 [570-725]	81-101 [560-695]
חוזק תפוקה,min,ksi [Mpa]	50 [345]	50 [345]
התארכות ב-8 אינץ'. [200 מ"מ], דקות, %	16	16
התארכות ב-2 אינץ'. [50 מ"מ], דקות, %	22	22

עובי לוח הפלדה ASTM A612M אינו כבד. מצב המסירה הרגיל של לוח הפלדה ASTM A612M הוא -מגולגל. עם זאת, ניתן להזמין לוחית פלדה ASTM A612M מנורמלת או להקלה על מתח, או גם וגם. לוח פלדה ASTM A612M משרת בדרך כלל בטמפרטורות מתונות ונמוכות יותר.





ASTM A612Mהיא לוחית פלדת סיליקון-מומתה מפחמן -מנגן- המיועדת למיכלי לחץ מרותכים בטמפרטורה בינונית- עד-נמוכה בהתאם לתקנים אמריקאים. הוא מתהדר בשורה של תכונות מכניות מעולות ומאפיינים כימיים, מוצאים יישום נרחב בתחומים כמו נפט, כימיקלים, גז עירוני ומטלורגיה.



מאפיינים

• חוזק וקשיחות גבוהים
• חוזק תפוקה: גדול או שווה ל-345 MPa, המאפשר לו לעמוד בלחץ משמעותי מבלי לעבור דפורמציה פלסטית.
• חוזק מתיחה: נע בין 570-725 MPa, מה שמבטיח את חוזק לוחית הפלדה תחת עומס מתיחה.
• התארכות: גדול או שווה ל-16% עבור אורך מד של 200 מ"מ וגדול או שווה ל-22% עבור אורך מד של 50 מ"מ, המשקף את יכולת העיוות הפלסטי המצוינת של לוח הפלדה.
• קשיחות פגיעה: בבדיקות פגיעה רוחביות ב--40 מעלות, אנרגיית הפגיעה הממוצעת של V-מחור גדול מ-27J או שווה ל-27J, כאשר ערכים בודדים גדולים מ-20J או שווים ל-20J, מה שמצביע על כך שלוחית הפלדה שומרת על קשיחות טובה בטמפרטורות נמוכות, מה שהופך אותה למתאימה לאזורים קרים או לסביבות טמפרטורות נמוכות.
• יכולת ריתוך מעולה: באמצעות עיצוב הרכב כימי מיוחד ובקרת תהליך הייצור, לוחות הפלדה ASTM A612M נוטים פחות לפגמים כמו סדקים ונקבוביות במהלך הריתוך, מה שמבטיח את האיכות והחוזק של המפרקים המרותכים. זה נותן לו יתרון משמעותי בכלי לחץ מרותכים ומערכות צנרת.
• עמידות בפני קורוזיה יוצאת מן הכלל: לוח הפלדה מכיל כמות מסוימת של יסודות סגסוגת, כגון כרום וניקל, אשר משפרים את עמידות הקורוזיה שלה, מה שהופך אותה מתאימה לסביבות עם מדיה קורוזיבית.



תרחישי יישום



לוח הפלדה של כלי הלחץ ASTM A612/A612M נמצא בשימוש נרחב במכלי לחץ מרותכים לשירות בטמפרטורה בינונית ונמוכה, בעיקר בתעשיות ובתרחישים הבאים:



• תעשייה פטרוכימית: מיכלי אחסון יבשתיים וימיים עבור פחמימנים, ציוד זיקוק נפט וכלי עיבוד, המותאמים לתנאי אחסון ועיבוד בטמפרטורה-נמוכה
• תעשייה כימית: מכלי לחץ, כורים, מחליפי חום ומיכלי אחסון גפ"מ הפועלים ב--40 מעלות ל-常温, מה שמבטיח פעולה בטוחה של חומרים קורוזיביים ובטמפרטורה נמוכה
• תעשיית האנרגיה: מיכלי אחסון LNG (מכלים פנימיים), ציוד לעיבוד גז טבעי (למשל, מגדלי דה-מתאניזציה), ורכיבי דוודים בתחנות כוח תרמיות
• מכונות כבדות: רכיבים מבניים-בעלי חוזק גבוה עבור ציוד לחץ, מכלים הידראוליים ומערכות צנרת לחץ תעשייתית הדורשים חוזק וקשיחות בינוניים
• שדות אחרים: ציוד קירור, מיכלי אחסון קריאוגניים לחיסונים, חומרים ביולוגיים ומכלי לחץ-נמוכים בפרויקטים להגנת הסביבה





לוח פלדה לדוד ASTM A612M, לוח פלדה לכלי לחץ ASTM A612M, לוחית פלדה ASTM A612M מכלי אחסון. לוח פלדה מחליף חום ASTM A612M





UT(בדיקה אולטרה-סונית), AR(כגלגול חם בלבד), TMCP(עיבוד בקרה מכני תרמית), N(נורמלי), Q+T(מרוה ומחוסם), מבחן כיוון Z(Z15,Z25,Z35), Charpy V-מבחן השפעת חריצים, מבחן הצד השלישי (כגון Pa או Shoting B Test).





צִיוּן	תכונת מפתח	בַּקָשָׁה
ASTM A612	מנורמל, קשיחות משופרת	מכלי לחץ בינוניים
ASTM A285	חוזק נמוך יותר, יכולת ריתוך גבוהה	מיכלי-לחץ נמוך
ASTM A516	חוזק גבוה יותר, קשיחות טובה יותר	כלי לחץ בינוני-

ASTM A612 היא בחירה טובה כאשרקשיחות טובה יותר מ-A285יש צורך, אך ללא העלות הגבוהה יותר של A516.





תֶקֶן	ציון שווה ערך	תֵאוּר
EN (אירופה)	P265GH	פלדת כלי לחץ עם חוזק דומה
DIN (גרמניה)	St44-2 / ​​1.0425	פלדת פחמן עם קשיחות טובה
JIS (יפן)	SB450	דוד ומכל לחץ פלדה
GB (סין)	Q345R	פלדת כלי לחץ עם חוזק טוב

הערות:

שקילות מדויקת תלויהמצב טיפול בחום ודרישות ההשפעה

ASTM A612 מסופק בדרך כלל במצב מנורמל, בדומה ל-EN P265GH





• שירות קדם-מכירות: ספק ייעוץ טכני חינם, דגימות מוצרים (עמלות לדוגמא ניתנות להחזר לאחר ביצוע ההזמנה), ועיצוב פתרון מותאם אישית בהתאם לצרכי פרויקט הלקוח, כולל בחירת חומרים וייעוץ לטיפול בחום.
• שירות הפקה: עדכן בקביעות את התקדמות הייצור ללקוחות, קבל-בדיקה באתר והבטח את הייצור בהתאם לדרישות הלקוח ולתקן ASTM A612/A612M.
• שירות לאחר-מכירה: לספק תעודת MTC, הנחיות טכניות לריתוך והתקנה, ולפתור בעיות איכות תוך 24 שעות (אם יש). אנו מציעים גם תמיכה טכנית-ארוכת טווח לכל חיי השירות של המוצר.
• שירות לוגיסטי: שתפו פעולה עם חברות לוגיסטיקה בינלאומיות מקצועיות כדי לספק הובלה בטוחה ויעילה, ותומכים בתנאי סחר שונים (FOB, CFR, CIF, DDP) ושיטות תשלום (LC, T/T, PayPal).





מהו חומר A612?

מפרט ASTM A612 הוא המפרט הסטנדרטי עבור לוחות כלי לחץ, פלדת פחמן, חוזק גבוה, עבור שירות בטמפרטורה בינונית ונמוכה. ASTM A612 מקיףפחמן-מנגן-לוחות פלדת סיליקוןמיועד לשימוש בכלי לחץ מרותכים לשירות בטמפרטורה בינונית ונמוכה.



מהו חומר שווה ערך ל-A612?

ללוח הפלדה SA612 / A612 יש כמה דרגות-הנדסיות מקבילות בסטנדרטים בינלאומיים, עםP355GH, SPV355 ו-Q345Rלהיות האלטרנטיבות המקובלות ביותר. עם זאת, יש לאמת תמיד החלפת חומרים מול קודי עיצוב, דרישות בדיקה ומפרטי פרויקט.



מה זה SA612?

SA612 הואצלחת פלדה באיכות גבוהה של מיכל לחץ. לוחות פלדה PVQ מאושרים במיוחד להכיל נוזלים וגזים בתנאי סביבה. כיתה זו מספקת קשיחות חריגה טובה ויכולה לסבול טמפרטורות מתונות עד נמוכות יותר





למה משמשת פלדת ASTM A612?

הוא משמש עבור מיכלי לחץ ומיכלי אחסון הדורשים קשיחות משופרת.



מה המשמעות של A612M?

"A612M" מציין את הגרסה המטרית (יחידות SI) של תקן ASTM.



האם ASTM A612 מטופל בחום?

כן, זה מסופק במצב מנורמל.



מה היתרון של ASTM A612?

קשיחות חריץ טובה יותר בהשוואה לפלדות פחמן סטנדרטיות כמו A285.



האם ניתן לרתך ASTM A612?

כן, יש לו יכולת ריתוך מעולה.



אילו תעשיות משתמשות ב-ASTM A612?

נפט וגז, פטרוכימיה, אנרגיה וייצור תעשייתי.



מהו דרגת EN המקבילה?

P265GH נחשב בדרך כלל לדרגה דומה.



איזה עובי זמין?

בדרך כלל מ-6 מ"מ עד 150 מ"מ.



האם GNEE יכול להתאים אישית את לוחות ASTM A612?

כן, שירותי התאמה אישית ועיבוד מלאים זמינים.



קבלו הצעת מחיר



אם אתה רוצה ללמוד עוד על המוצרים של GNEE, אתה יכול לשלוח מייל אלalloy@gneesteelgroup.com.אנחנו יותר משמחים לעזור לך.



צור איתנו קשר לקבלת לוח הפלדה של כלי הלחץ המותאם אישית שלך ASTM A612/A612M

GNEE היא יצרנית ויצואן מקצועית של לוחות פלדה של כלי לחץ ASTM A612/A612M, עם ניסיון עשיר בשירות לקוחות גלובליים בתחומי תעשייה בטמפרטורה-נמוכה ובלחץ בינוני-. בין אם אתה זקוק למוצרים סטנדרטיים או מותאמים אישית, אנו יכולים לספק מוצרים- באיכות גבוהה ושירותים מקצועיים שיעזרו לך להפחית עלויות ולשפר את יעילות הפרויקט.

התקשר אלינו עכשיו: +86 15824687445

שלח לנו דוא"ל: alloy@gneesteelgroup.com



דרגות של לוחות כלי לחץ מסופקים על ידי GNEE
ASTM	ASTM A202/A202M	ASTM A202 דרגה A	ASTM A202 דרגה B
	ASTM A203/A203M	ASTM A203 דרגה A	ASTM A203 דרגה B	ASTM A203 דרגה D	ASTM A203 דרגה E
		ASTM A203 דרגה F
	ASTM A204/A204M	ASTM A204 דרגה A	ASTM A204 דרגה B	ASTM A204 דרגה C
	ASTM A285/A285M	ASTM A285 דרגה A	ASTM A285 דרגה B	ASTM A285 דרגה C
	ASTM A299/A299M	ASTM A299 דרגה A	ASTM A299 דרגה B
	ASTM A302/A302M	ASTM A302 דרגה A	ASTM A302 דרגה B	ASTM A302 דרגה C	ASTM A302 דרגה D
	ASTM A387/A387M	ASTM A387 דרגה 5 Class1	ASTM A387 דרגה 5 Class2	ASTM A387 כיתה 11 Class1	ASTM A387 כיתה 11 Class2
		ASTM A387 כיתה 12 Class1	ASTM A387 כיתה 12 Class2	ASTM A387 כיתה 22 Class1	ASTM A387 כיתה 22 Class2
	ASTM A515/A515M	ASTM A515 דרגה 60	ASTM A515 דרגה 65	ASTM A515 דרגה 70
	ASTM A516/A516M	ASTM A516 דרגה 55	ASTM A516 דרגה 60	ASTM A516 דרגה 65	ASTM A516 דרגה 70
	ASTM A517/A517M	ASTM A517 דרגה A	ASTM A517 דרגה B	ASTM A517 דרגה E	ASTM A517 דרגה F
		ASTM A517 דרגה P	ASTM A517 דרגה J
	ASTM A533/A533M	ASTM A533 דרגה A Class1	ASTM A533 דרגה B Class1	ASTM A533 דרגה C Class1	ASTM A533 דרגה D Class1
		ASTM A533 דרגה A Class2	ASTM A533 דרגה B Class2	ASTM A533 דרגה C Class2	ASTM A533 דרגה D Class2
		ASTM A533 דרגה A Class3	ASTM A533 דרגה B Class3	ASTM A533 דרגה C Class3	ASTM A533 דרגה D Class3
	ASTM A537/A537M	ASTM A537 Class1	ASTM A537 Class2	ASTM A537 Class3
	ASTM A612/A612M	ASTM A612
	ASTM A662/A662M	ASTM A662 דרגה A	ASTM A662 דרגה B	ASTM A662 דרגה C
EN	EN10028-2	EN10028-2 P235GH	EN10028-2 P265GH	EN10028-2 P295GH	EN10028-2 P355GH
		EN10028-2 16MO3
	EN10028-3	EN10028-3 P275N	EN10028-3 P275NH	EN10028-3 P275NL1	EN10028-3 P275NL2
		EN10028-3 P355N	EN10028-3 P355NH	EN10028-3 P355NL1	EN10028-3 P355NL2
		EN10028-3 P460N	EN10028-3 P460NH	EN10028-3 P460NL1	EN10028-3 P460NL2
	EN10028-5	EN10028-5 P355M	EN10028-5 P355ML1	EN10028-5 P355ML2	EN10028-5 P420M
		EN10028-5 P420ML1	EN10028-5 P420ML2	EN10028-5 P460M	EN10028-5 P460ML1
		EN10028-5 P460ML2
	EN10028-6	EN10028-6 P355Q	EN10028-6 P460Q	EN10028-6 P500Q	EN10028-6 P690Q
		EN10028-6 P355QH	EN10028-6 P460QH	EN10028-6 P500QH	EN10028-6 P690QH
		EN10028-6 P355QL1	EN10028-6 P460QL1	EN10028-6 P500QL1	EN10028-6 P690QL1
		EN10028-6 P355QL2	EN10028-6 P460QL2	EN10028-6 P500QL2	EN10028-6 P690QL2
JIS	JIS G3115	JIS G3115 SPV235	JIS G3115 SPV315	JIS G3115 SPV355	JIS G3115 SPV410
		JIS G3115 SPV450	JIS G3115 SPV490
	JIS G3103	JIS G3103 SB410	JIS G3103 SB450	JIS G3103 SB480	JIS G3103 SB450M
		JIS G3103 SB480M
GB	GB713	GB713 Q245R	GB713 Q345R	GB713 Q370R	GB713 12Cr1MoVR
		GB713 12Cr2Mo1R	GB713 13MnNiMoR	GB713 14Cr1MoR	GB713 15CrMoR
		GB713 18MnMoNbR
	GB3531	GB3531 09MnNiDR	GB3531 15MnNiDR	GB3531 16MnDR
רַעַשׁ	DIN 17155	DIN 17155 HI	DIN 17155 HII	DIN 17155 10CrMo910	DIN 17155 13CrMo44
		DIN 17155 15Mo3	DIN 17155 17Mn4	DIN 17155 19Mn6

בהסתמך על ציוד-מדרגה ראשונה, כגון מכונת גזירה CNC, מכונת בלם לחיצה, מכונת יישור, מכונת כיפוף גלילים, מכונת סרגל שטוח, מכונת פירוק וכו', GNEE STEEL יכולה לספק מוצרים למחצה- שונים ושירותי גיבוש נרחבים ללקוחות.



עיבוד פלדה GNEE

1.CTL & SL SERVICE (141 סטים)

נכון לעכשיו, GNEE STEEL ייבאה ציוד CTL/SL מתקדם מאיטליה וקוריאה ויכולה לספק שירותי CTL/SL מותאמים אישית מפלדת אל חלד מגולגלת קרה ופלדת פחמן ועד נירוסטה מגולגלת חמה ופלדת פחמן, כמו גם רצועות ויריעות{0} רחבות במיוחד.

מתקני CTL
אורך מרבי: 16500 מ"מ

רוחב מרבי: 2200 מ"מ

עובי מקסימלי: 25.4 מ"מ

חוזק תפוקה מקסימלי: 1500Mpa
מתקני SL

רוחב מרבי: 2200 מ"מ

עובי מקסימלי: 18 מ"מ

כמות חריץ מקסימלית: 31

חוזק תפוקה מקסימלי: 1200Mpa



2.שירות חיתוך

GNEE STEEL ייבאה המון מכונות חיתוך מתקדמות מגרמניה, שוודיה, אמריקה ויפן, כולל מכונת חיתוך פלזמה, מכונת חיתוך סילון מים, מכונת חיתוך לייזר, מכונת חיתוך להבה ומכונת מסור. על מנת לענות על הצרכים המגוונים של הלקוחות, GNEE STEEL מאמצת גם שיטות חיתוך מרובות-עבודת קן וייצור אינטנסיבי כדי לשפר את כושר הייצור ולחסוך בעלויות עבור הלקוחות.

מכונת חיתוך בלייזר

אורך חיתוך מרבי: 40,000 מ"מ

רוחב מרבי: 4,600 מ"מ
עובי מקסימלי: 100 מ"מ



מכונת חיתוך להבה

אורך חיתוך מרבי: 40,000 מ"מ

רוחב מרבי: 8,000 מ"מ
עובי מקסימלי: 500 מ"מ

מכונת חיתוך פלזמה

אורך חיתוך מקסימלי: 30,000 מ"מ

רוחב מרבי: 5,000 מ"מ
עובי מקסימלי: 100 מ"מ



חיתוך סילון-מים

אורך חיתוך מרבי: 12,000 מ"מ

רוחב מרבי: 4,010 מ"מ
עובי מקסימלי: 250 מ"מ

3. שירות גיבוש

כיפוף גליל פלדה
עובי גלגול מרבי: עד 200 מ"מ
רוחב מרבי: 4200 מ"מ



מכונת כיפוף אוטומטית-לחץ בלם
יכולת כיפוף מקסימלית:3000 טון
אורך כיפוף מקסימלי:15,000 מ"מ

מומחה בכיפוף גבוה-חוזק ובלאי-פלדות עמידות





מכונת אגרוף

רוחב מרבי: 3,070 מ"מ
עובי מקסימלי: 8 מ"מ

לחץ מקסימלי: 250ט

שירות שיפוע

פלטפורמת שיפוע של GNEE STEEL כוללת מכונת כרסום קצוות, מכונת חיתוך חריץ להבה/פלזמה, רובוט חיתוך חריץ להבה, מכונת שיפוע שולחנית, משטח גג וציוד מתקדם אחר כדי לספק ללקוחות שירותי ייצור טרומי של חלקים, עיבוד יומי של -סוג V, סוג Y-סוג, Y-סוג ותת-תהליך X{{2}ואחריות, X{{2} כגון ריתוך והרכבת מוצרים.



כִּרסוּם:
אורך חיתוך מרבי: 18,000 מ"מ

רוחב מרבי: 4500 מ"מ
עובי מקסימלי: 120 מ"מ





שיפוע:
אורך מקסימלי: 16,000 מ"מ

עובי מקסימלי: 80 מ"מ

שירות עיבוד שבבי

GNEE STEEL היא הבעלים של מכונת קידוח וכרסום מסוג CNC Portal-, מכונת קידוח וכרסום מסוג CNC Floor-, מכונת כרסום ציר 5- Vertical Precision, מכונת כרסום מסוג פורטל, מחרטה אנכית, מכונת גריסה גלילית, מכונת שיוף הידראולית ומחרטה CNC ויכולה לספק חלקי חילוף וחלקי חילוף גדולים עבור לקוחות.

מרכז עיבוד משעמם וכרסום מסוג Gantry

אורך מקסימלי: 48000 מ"מ

רוחב מרבי: 12500 מ"מ
גובה מקסימלי: 8000 מ"מ

קוטר מרבי: 10500 מ"מ

ציוד לקידוח חורים- עמוקים
עומק קידוח מרבי: 1,100 מ"מ
קוטר קידוח מרבי: φ80 מ"מ
קוטר מרבי: φ4,500 מ"מ

Mmulti-ציוד קידוח חורים

אורך מקסימלי: 13,000 מ"מ
רוחב מרבי: 10,000 מ"מ
קוטר קידוח מרבי: φ105 מ"מ
עומק קידוח מרבי: 250 מ"מ

משעמם ורצפה מכונת כרסום
אורך מרבי: 24,000 מ"מ
גובה מקסימלי: 8,000 מ"מ
מידות פטיפון: 9x5 מ'

מחרטה אנכית

גובה מקסימלי: 6,000 מ"מ

קוטר מרבי: φ22,00 מ"מ

מכונת כרסום קצוות אוטומטית

מכונת כרסום קצוות אוטומטית היא מוצר מוביל-בציוד כרסום כבד. הוא משמש בעיקר להכנת חריצים לריתוך (שיפוע) על לוחות בפורמט- גדול העשויים מפלדת אל-חלד, פלדת פחמן ודרגות פלדה מיוחדות. הוא יכול לעבד צלחות בעובי מרבי של עד 90 מ"מ, אורך של 16 מטר ורוחב של 4 מטר.



הוא מצויד ביחידות כרסום כפולות ומערכת החלפת ראש חותך כרסום אוטומטית לחלוטין, המאפשרת שיפוע אוטומטי של 4 קצוות. התכונה הבולטת שלו היא טכנולוגיית הפרופיל המשמשת בעת כרסום צלחות גליות ומוצרים בעלי צורה לא סדירה, מה שמבטיח עקביות מוחלטת של החריץ לאחר הכרסום.



באמצעות ראשי חותכי כרסום שתוכננו במיוחד, הוא יכול לבצע פרופילי חריצים קשים ומורכבים ביותר במעבר אחד.



חומרים:פלדת פחמן רגילה, פלדה מכלי לחץ, פלדה עמידה-לשחיקה, פלדה בעלת חוזק- גבוה, פלדת אל חלד, סגסוגות על בסיס ניקל- וכו'.
רוֹחַב:1200 - 4200 מ"מ
מֶשֶׁך:5800 - 16000 מ"מ
עוֹבִי:5 - 90 מ"מ
מִשׁקָל:עד 35 טון



מכונת כרסום קצוות זו היא ציוד כרסום משופע האוטומטי המוביל בעולם. עם העיצוב המבני המעולה שלו ואלגוריתמי הנתונים המתקדמים, הוא משיג אוטומציה מלאה מזיהוי לוחות ועד לתהליך הכרסום בפועל, תוך שיפור משמעותי ביעילות העיבוד תוך הבטחת דיוק גבוה.



• דיוק עיבוד

דיוק אורך:±1 מ"מ כאשר L < 10 מ'; ±2 מ"מ כאשר L > 10 מ';

דיוק רוחב:±1 מ"מ;

דיוק באלכסון:±2 מ"מ;

דיוק פני השורש (קצה קהה):±1 מ"מ עבור חריצים Y-; +0.5מ"מ עבור X-חריצים.

• יעילות עיבוד

יעילות העיבוד היא יותר מפי 10 מזו של ציוד כרסום או הקצעת קצוות קונבנציונאלי.

טיפול בחום

תנור טיפול בחום
גודל תנור מרבי: 36x12x13.5 מ'
טמפרטורה מדורגת מקסימלית: 1100 מעלות
קיבולת טעינה מקסימלית: 800ט

טיפול בחום של כלי לחץ
טיפול בחום של ציוד כרייה
טיפול בחום של יריעת צינור
טיפול בחום של ראש כלי לחץ





GNEE STEEL משתתפת כעת ב-שלב הרכש של פרויקט מיכל אחסון אמוניה בשטח של 100,000 מ"ר, אספקת-לוחות פלדה באיכות גבוהה עבור רכיבי מיכל קריטיים. בשל האופי המאכל של אמוניה והסיכון שלאמוניה פיצוח קורוזיה (SCC), הפרויקט דורש בקרה מתכתית קפדנית של חומרים לפיתקני EN 10028-3.



אחת הדרישות הטכניות החשובות ביותר של פרויקט זה היאהגבלה קפדנית של עוצמת התשואה בפועל (Re)עבור כל החומרים בדרגת NL2. כדי למנוע סיכוני SCC בסביבות אחסון אמוניה, החוזק התפוקה בפועל לא יעלה על 390 MPa, ללא קשר לערכים הנומינליים המצוינים בטווחי עובי התקן או הצלחת. דרישה זו מציבה דרישות גבוהות יותר לבקרת תהליך ייצור פלדה, יציבות טיפול בחום ובדיקות חומרים.



לוחות פלדה גולמיים-מוכנים לייצור מיכל אחסון אמוניה בנפח של 100,000 מ"ר



חומרי פרויקט ודרישות טכניות



הפרויקט משתמש בעיקרלוחות פלדה של מיכלי לחץ מנורמלים P355NL2 ו-P275NL2, אשר מיושמים באופן נרחב במיכלי אחסון-נמוכים בשל הקשיחות והריתוך המצוינים שלהם.



מפרטים טכניים מרכזיים כוללים:

• דרגות חומר:P355NL2 ו-P275NL2 (רגיל)
• חוזק תפוקה:סטנדרטי מינימום / מקסימום מוגבל ל390 MPa
• קַשִׁיוּת:פחות או שווה ל-225 HBW בחומר בסיס
• בדיקת השפעה:Charpy-מבחן V notch ב-50 מעלות, מינימום 27J
• הסמכה:EN 10204תעודה 3.1, עם אופציונליהסמכה 3.2



דרישות מחמירות אלו מבטיחות כי לוחות הפלדה ישמרו על תכונות מכניות יציבות ועמידות גבוהה בפני קורוזיה-שנגרמת באמוניה במהלך פעולה-ארוכת טווח.



גלגול ועיצוב מדויק של לוחות פלדה למקטעים מעוקלים עבור מיכל אחסון אמוניה בגודל 100,000 מ"ר.



כמויות וחלוקת לוחות פרויקט



הביקוש הכולל לפלדה עבור פרויקט מיכל אחסון אמוניה זה הוא כמה אלפי טונות, המחולקים בעיקר על מקטעי מיכלים שונים:



P355NL2 - לוחות מעטפת טנק פנימי וחיצוני

• קורסים במעטפת התחתונה:50 מ"מ עובי - כ. 2,000 טון
• קורסי מעטפת אמצעית:עובי 25 מ"מ – כ. 1,400 טון
• קורסי מעטפת עליונה:עובי 10 מ"מ – כ. 500 טון



P275NL2 - לוחות תחתית טנק

• עוֹבִי:10–15 מ"מ - כ. 750 טון



P275NL2 - מבנה גג תלוי

• עוֹבִי:5–8 מ"מ – כ. 180 טון



S275JR - גג חיצוני (מבנה סביבה)

• עוֹבִי:10 מ"מ – כ. 450 טון



כדי לשפר את יעילות ייצור הטנקים ולהפחית ריתוכים היקפיים, הפרויקט דורש גםלוחות פלדה רחביםכדי למזער את חיבורי הריתוך, מה שעוזר להפחית את הסיכון הפוטנציאלי של SCC בתנאי שירות אמוניה.



מקטעי פלדה מעוצבים עטופים ומתוחמים להגנה, מוכנים להרכבת מיכל אחסון אמוניה בגודל 100,000 מ"ר.



GNEE STEEL מספקת-דיוק גבוה פתרונות גלגול לוחות פלדה וייצור צילינדרים עבור יצרני מיכלים ברחבי העולם.שלח לנו את מפרט הצלחת שלך או שרטוטי ייצור לקבלת הצעת מחיר מהירה.

בקש הצעת מחיר



סוּג	צִיוּן	מפרט
פלדת פחמן / סליל סגסוגת נמוכה	Q235A/B/C/D/Q355B(Q345B)/C/D/E/SS400/SAPH400-C/ASTMA283 Grade C	0.7~2.0*1250/1500 מ"מ*C 2.3~19.5*1250/1500/1800/2000 מ"מ*C
צלחת בינונית כבדה	Q235B/Q355B(Q345B)/C/D/E	6.0-200x150 מ"מ-4000 מ"מxL
צלחת כלי	Q245R/Q345R/HP295/SA516MGR485/SA516GR70/P355NL2/P275NL2/ S275JR//SPV490/ASTM A537 Class 1/Class 2	2.5-120x1500mm-3000mmxL
פלדה בעלת חוזק גבוה	510L/610L/700L/750L/BS600MCK4/BS700MCK2/BS700MCK4/ BS960E/BWELDY700QL2/L4/BWELDY960QL4/HG60D/70D/785D/ Q460D/Q550D/690D/690E/TQ600MCD/TQ700MCD/S700MCD/ WYS600/700/STRENX700MCE/Q490E/Q490D	1.2-60x 1500mm-2500mmxL
פלדה בדוגמת	HQ235A|B	1.2-60x 1500mm-2500mmxL
פלדה עמידה בפני-בלאי	NM360/400/450/500/NM300TP/400TP/450TP/ ABREX400/450/500/B-HARD450XKY/ CREUSABRO4800/8000/EH C400LE/450LE/500LE/ HADOX450/500	3.0-50x1250mm-3300mmxL
סליל מגולגל קר	DC01/RECC/REDT/SPCC/ST12	0.5-3.0x1250mm-1500mmxC
צלחת מגולוונת	DC51D+AZ/DC51D+Z/DX51D+Z/SGH340+Z275/Z275/Z120/S350GD+ZM275	0.45-3.0x1250mm-1500mmxC
סליל כבוש	DD11/SPHC	2.0-6.0x1500xC

מפרטי חומר ומשטח פלדת אל חלד

סוּג	צִיוּן	עוֹבִי	מִשׁטָח
אוסטינית	304/304H/304L/304J1	0.25-150 מ"מ	2B/BA/NO.4/8K/SB/HL/NO.1
אוסטינית	321	0.4-80 מ"מ	2B/BA/NO.4/8K/SB/HL/NO.1
אוסטינית	316/316L/317L/316Ti	0.3-80 מ"מ	2B/BA/NO.4/8K/SB/HL/NO.1
אוסטינית	201(J1/J2/J5)	0.35-12 מ"מ	2B/NO.1/1D
פֵרִיט	430	0.4-3.0 מ"מ	2B/BA/NO.4/8K/SB/HL
פריט טהור במיוחד	443	0.4-2.0 מ"מ	2B
פריט טהור במיוחד	436L/439/444/441	0.5-3.0 מ"מ	2B/2D

פלדה מיוחדת / סגסוגת בסיס ניקל

סוּג	צִיוּן	ציון (ASTM)	כיתה (EN)	עוֹבִי
פלדה עמידה בחום-	309S	S30908	1.4833	0.5-40 מ"מ
פלדה עמידה בחום-	310S	S31008	1.4845	0.5-40 מ"מ
נירוסטה דופלקס	2101	S32101	1.4162	1.5-50 מ"מ
נירוסטה דופלקס	2304	S32304	1.4362	3.0-50 מ"מ
נירוסטה דופלקס	2205	S32205/S31803	1.4462	0.5-60 מ"מ
נירוסטה דופלקס	2507	S32750	1.4410	1.0-60 מ"מ
סופר אוסטינית-פלדה	904L	N08904	1.4539	0.6-50 מ"מ
סופר אוסטינית-פלדה	254SMO	S31254	1.4547	0.5-50 מ"מ
סופר אוסטינית-פלדה	1.4529	N08926	1.4529	0.5-50 מ"מ
סופר אוסטינית-פלדה	AL-6XN	N08367	1.4478	0.5-50 מ"מ
סגסוגת בסיס ניקל	סגסוגת 31	N08031	1.4562	1.0-50 מ"מ
סגסוגת בסיס ניקל	800	N08800	1.4876	0.8-50 מ"מ
סגסוגת בסיס ניקל	800H	N08810	1.4958	0.8-50 מ"מ
סגסוגת בסיס ניקל	800HT	N08811	1.4959	0.8-50 מ"מ
סגסוגת בסיס ניקל	סגסוגת 28	N08028	1.4563	1.0-20 מ"מ
סגסוגת בסיס ניקל	סגסוגת 20	N08020	2.4660	1.0-20 מ"מ
סגסוגת בסיס ניקל	825	N08825	2.4858	0.8-40 מ"מ
סגסוגת בסיס ניקל	C276	N10276	2.4819	0.5-50 מ"מ
סגסוגת בסיס ניקל	C22	N06022	2.4602	1.0-50 מ"מ
סגסוגת בסיס ניקל	625	N06625	2.4856	0.8-20 מ"מ
סגסוגת בסיס ניקל	400	N04400	2.4360	1.0-20 מ"מ
סגסוגת בסיס ניקל	600	N06600	2.4816	1.0-50 מ"מ
סגסוגת בסיס ניקל	Pure Ni 201	N02201	2.4061	0.5-20 מ"מ
טִיטָן	TA1	גר.1	כיתה 1	0.5-50 מ"מ
טִיטָן	TA2	גר.2	כיתה 2	0.5-50 מ"מ

תגיות פופולריות: astm a612/a612m לוח פלדה מיכל לחץ, סין astm a612/a612m לוח פלדה כלי לחץ יצרנים, ספקים, מפעל
