בעת ציון לוחות פלדה של מיכלי לחץ תחת תקן EN 10028-3, מהנדסים ואנשי מקצוע בתחום הרכש נתקלים לעתים קרובות בשתי דרגות הקשורות זה לזה:פלדה P355NH (1.0565).ופלדה P355NL1 (1.0566)..
במבט ראשון, שתי הפלדות העדינות המנורמלות האלה-נראות כמעט זהות-הן חולקות עוצמות תפוקה מינימליות דומות, הרכבים כימיים חופפים ויישומים נפוצים בציוד לחץ מרותך.
עם זאת, ההבחנה הקריטית שלהם נעוצה בהסמכה של-קשיחות טמפרטורה נמוכה, שיכולה להשפיע באופן משמעותי על בחירת החומר עבור פרויקטים הפועלים באקלים קר, שירותים קריוגניים-סמוכים או בתרחישי קירור פתאומיים.
בחירה לא נכונה ביןP355NH (1.0565) לעומת P355NL1 (1.0566)עלול להוביל לחריגות מיותרות בעלויות או, גרוע מכך, לאי התאמה חומרית לתנאי השירות המיועדים.
הבנת פלדה P355NH (1.0565) ופלדה P355NL1 (1.0566) - פירוט סטנדרטים וייעוד
לפני שצולל אל ההבדלים הטכניים, חיוני לפענח מה הייעודיםP355NH (1.0565)וP355NL1 (1.0566)למעשה מסמלים תחת תקן EN 10028-3 עבור פלדות ניתנות לריתוך של מיכלי לחץ עדין. שתי הכיתות שייכות לאותה משפחה חומרית, אבל ההבדלים העדינים בסיומת הייעוד שלהן מחזיקים את המפתח להבנת מעטפות השירות שלהן.
מה המשמעות של פלדה P355NH (1.0565)?
פירוק הP355NH (1.0565)יִעוּד:
- P: מטרות לחץ-המציינות שהדרגה פותחה ומאושרת במיוחד עבור ציוד המכיל לחץ-
- 355: חוזק תפוקה מינימלי של 355 MPa לעוביים עד 16 מ"מ
- N: מצב אספקה מנורמל-הצלחת עוברת חימום מבוקר מעל הטמפרטורה הקריטית העליונה ולאחר מכן קירור אוויר, מייצרת מבנה גרגר מעודן ואחיד
- H: תכונות-טמפרטורות גבוהות-החומר מוסמך לשירות-טמפרטורות גבוהות, עם תכונות מכניות מאומתות בטמפרטורות של עד כ-400 מעלות
- 1.0565: מספר הפלדה הייחודי המוקצה במערכת המספור של הפלדה האירופית
מה המשמעות של פלדה P355NL1 (1.0566)?
פירוק הP355NL1 (1.0566)יִעוּד:
- P: מטרות לחץ (זהות כמו P355NH)
- 355: חוזק תפוקה מינימלי של 355 MPa עבור עובי של עד 16 מ"מ (זהה ל-P355NH)
- N: מצב מסירה מנורמל (זהה ל-P355NH)
- L1: קשיחות-טמפרטורות נמוכות מותאמת ל--40 מעלות - זה המבדיל הקריטי
- 1.0566: מספר הפלדה הייחודי במערכת המספור האירופית
הטייק אווי הליבה הוא זה:P355NH (1.0565)מותאם לשירות-טמפרטורות גבוהות עם בדיקת השפעה ב-20 מעלות, בעודP355NL1 (1.0566)מותאם לשירות בטמפרטורה-נמוכה עם בדיקות השפעה ב-40 מעלות. כוונת עיצוב בסיסית זו מניעה את כל ההבדלים במורד הזרם בדרישות המפרט והתאמת היישום.
השוואת הרכב כימי של פלדה P355NH (1.0565) לעומת פלדה P355NL1 (1.0566)
| אֵלֵמֶנט | P355NH (1.0565) – % מקסימום | P355NL1 (1.0566) – % מקסימום | הערות |
|---|---|---|---|
| פחמן (C) | 0.18 | 0.18 | גבול זהה |
| סיליקון (Si) | 0.50 | 0.50 | גבול זהה |
| מנגן (Mn) | 1.10 – 1.70 | 1.10 – 1.70 | טווח זהה |
| זרחן (P) | 0.025 | 0.025 | גבול זהה |
| גופרית (S) | 0.015 | 0.015 | גבול זהה |
| Chromium (Cr) | 0.30 | 0.30 | גבול זהה |
| ניקל (ני) | 0.50 | 0.50 | גבול זהה |
| מוליבדן (מו) | 0.08 | 0.08 | גבול זהה |
| ניוביום (Nb) | 0.05 | 0.05 | גבול זהה |
| טיטניום (Ti) | 0.03 | 0.03 | גבול זהה |
| ונדיום (V) | 0.10 | 0.10 | גבול זהה |
| חנקן (N) | 0.012 | 0.012 | גבול זהה |
| אלומיניום (אל) | 0.020 דקות | 0.020 דקות | דרישה זהה |
| נחושת (Cu) | 0.30 | 0.30 | גבול זהה |
| Nb + Ti + V | פחות או שווה ל-0.12 | פחות או שווה ל-0.12 | מכסה מיקרו-מסגסוגת זהה |
מאפיינים מכניים של טמפרטורת החדר - P355NH (1.0565) לעומת P355NL1 (1.0566)
| עובי נומינלי (מ"מ) | מינימום עוצמת תפוקה ReH (MPa) - שתי הדרגות | חוזק מתיחה Rm (MPa) - שתי הדרגות | מינימום התארכות א' (%) – שתי הכיתות |
|---|---|---|---|
| פחות או שווה ל-16 | 355 | 490 – 630 | 22 |
| 16 > עד פחות או שווה ל-40 | 345 | 490 – 630 | 22 |
| 40 > עד פחות או שווה ל-60 | 335 | 490 – 630 | 22 |
| 60 > עד פחות או שווה ל-100 | 315 | 470 – 610 | 21 |
| 100 > עד פחות או שווה ל-150 | 305 | 460 – 600 | 21 |
| 150 > עד פחות או שווה ל-250 | 295 | 450 – 590 | 21 |
דרישות אנרגיה השפעה - P355NH (1.0565) לעומת P355NL1 (1.0566)
| פָּרָמֶטֶר | P355NH (1.0565) | P355NL1 (1.0566) |
|---|---|---|
| טמפרטורת בדיקת השפעה | -20 מעלות | -40 מעלות |
| Min. אנרגיית השפעה (KV, J) - רוחבי | 27 J | 27 J |
| מיקוד הסמכה לטמפרטורה | טמפ' מוגברת. (עד ~400 מעלות) | שירות-בטמפרטורה נמוכה |
| כוונת עיצוב | דוודים, תופי קיטור, ציוד לעיבוד חם | כלי-אזורים קרים, אחסון סמוך-קריוגני, מתקני סביבה-נמוכים |
כאשר-טמפרטורה נמוכה חשובה קשיחות – תרחישי יישום
הקשיחות המשופרת בטמפרטורה-נמוכה שלP355NL1 (1.0566)הופך להיות קריטי במספר תרחישים ספציפיים:
- מתקנים ארקטיים ותת-ארקטיים: מכלי לחץ ומיכלי אחסון הפועלים בטמפרטורות סביבה שיכולות לרדת מתחת ל-20 מעלות, כאשר ל-P355NH (1.0565) אין תכונות קשיחות מובטחות
- אחסון גפ"מ צמוד-קריוגני: למרות שאינו מתאים לשירות קריוגני לחלוטין (שדורש פלדות סגסוגת ניקל-או פלדות אל-חלד), P355NL1 (1.0566) יכול להתמודד עם טמפרטורות מתכת קרות שנתקלות בכדורי גפ"מ ובכדורים במהלך אירועי הורדת לחץ
- רכיבי מערכת קירור: קולטי אמוניה וציוד לחץ אחר בקירור תעשייתי שבו טמפרטורות ההפעלה יורדות באופן שגרתי מתחת ל-20 מעלות
- ציוד לחץ ימי וימי: ים צפוני ומתקנים אחרים-מים קרים בים שבהם קודי התכנון מחייבים הסמכה של -40 מעלות
- תרחישי ירידת לחץ פתאומית: אפילו במקומות ממוזגים בדרך כלל, הורדת לחץ מהירה של כלי-מלאים בגז עלול לגרום לקירור מקומי-NL1 מספק מרווח בטיחות רחב יותר

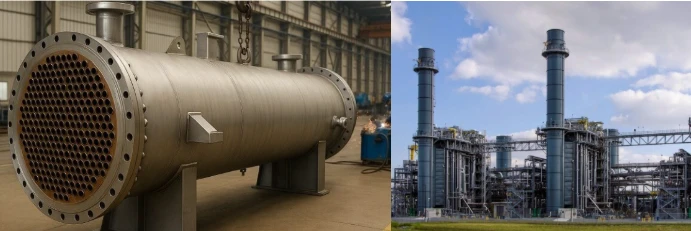

כאשר מוגברת-יציבות הטמפרטורה חשובה - היתרון של P355NH
לעומת זאת,P355NH (1.0565)היא הבחירה הנכונה כאשר מצב השירות העיקרי כולל טמפרטורות גבוהות מתמשכות ולא חשיפה לקור:
- תופי דוד קיטור: פועל ב-250-350 מעלות תחת עומס תרמי מתמשך
- מחליפי חום תעשייתיים: טיפול בנוזלי תהליך חמים ב-200-400 מעלות
- רכיבי לחץ של תחנת כוח: כותרות חימום-על וצנרת קיטור
- כלי כור כימיים: תהליכי סינתזה של-טמפרטורה מוגברת
הסימון "H" ב-P355NH מציין שהפלדה אומתה במיוחד לשמירה על מאפיינים מכניים בטמפרטורות גבוהות-מאפיין ש-P355NL1 (1.0566) אינו נושא אותו ככוונת עיצוב ראשונית, למרות שהיא עשויה לתפקד כראוי בתרחישי-טמפרטורות גבוהות רבות.
מחיר וזמינות של P355NH (1.0565) פלדה לעומת P355NL1 (1.0566) פלדה
מנקודת מבט של רכש,פלדה P355NH (1.0565) ו-P355NL1 (1.0566)הזמינות והתמחור עשויים להשתנות:
P355NH (1.0565): מיוצר ומצוי באופן נרחב יותר ברחבי העולם בשל ישימותו הרחבה בייצור חשמל וייצור מכלי לחץ כלליים. בדרך כלל זמין יותר עם זמני אספקה קצרים יותר.
P355NL1 (1.0566): מעט פחות נפוץ מ-NH בשל ההסמכה המיוחדת שלו לקר-. עשוי לשאת פרמיית מחיר צנועה בשווקים מסוימים, המשקפת את בקרת התהליך הנוספת ודרישות בדיקות השפעה תובעניות יותר.
GNEE Steel מחזיקה מלאי של שתי הדרגות בעוביים סטנדרטיים (6 מ"מ עד 150 מ"מ) ויכולה לספק או לייצר צלחות עבות יותר לפי בקשה. אסטרטגיית הגרב הכפולה- שלנו מבטיחה שלקוחות יקבלו תמחור תחרותי ומשלוח מהיר ללא קשר לאיזו כיתה הפרויקט שלהם דורש.
מדריך בחירה מהיר – P355NH (1.0565) לעומת P355NL1 (1.0566)
| גורם בחירה | בחר P355NH (1.0565) | בחר P355NL1 (1.0566) |
|---|---|---|
| טמפרטורת עיצוב מינימלית | עד -20 מעלות | עד -40 מעלות |
| טמפרטורת עבודה מקסימלית | עד ~400 מעלות | טמפ' מוגברת. אפשרי אך לא כוונת עיצוב ראשית |
| התקנת אקלים- קר | לא מומלץ (מתחת ל-20 מעלות) | מומלץ בחום |
| אחסון גפ"מ / אמוניה | לא מתאים בדרך כלל | אפשרות מתאימה |
| שירות דודי קיטור | בחירה אידיאלית | מקובל אך עשוי להיות מפורט יותר- |
| רגישות לעלות | באופן כללי יותר חסכוני | פרמיה צנועה עבור קשיחות קרה |
| דרישת השפעה מינימלית של קוד | -20 מעלות זה מספיק | -40 מעלות חובה |
אל תשאיר את בחירת פלדת כלי הלחץ שלך למקרה. צור קשר עם GNEE Steel עוד היום.שלח לנו את המפרט שלך-ציון, מידות, כמות, יעד וכל דרישות מיוחדות-וקבל הצעת מחיר תחרותית תוך שעות. הצוות שלנו מוכן לספק ייעוץ טכני, אישור זמינות החומר ופרטי הסמכה מלאים.
בקש הצעת מחיר חינם שלך עכשיו ועשה את הבחירה הנכונה בין פלדה P355NH ו-P355NL1 עבור הפרויקט הבא שלך.
מהו חומר P355NH?
P355NH הוא אפלדת מיכל לחץ לפי EN10028-3שמשמש לטמפרטורות גבוהות. הוא מנורמל ודק עם יכולת ריתוך מעולה. בדומה לשאר סוגי הפלדה של מיכלי לחץ אנו נושאים כמויות גדולות במלאי לאספקה מיידית.
מה זה P355?
פלדה P355NL היאפלדה מסגסוגת-עדינה-המורכבת מכמות גבוהה של פחמן וגופרית מינימלית. משמש ביישומים הדורשים חוזק מתיחה גבוה, לרוב עבור מערכות בלחץ ודוודים.
מהו חוזק התפוקה של P355NH?
תיאור החומר. 1) הערה: פלדה P355NH היא פלדה עדינה ניתנת לריתוך עם חוזק תפוקה של מקסימום . 355 N/mm².
מהו מפרט החומר 1.0565?
1.0565 היא ההגדרה המספרית EN עבור חומר זה. P355NH הוא הייעוד הכימי EN.יש לו אנרגיה מגולמת גבוהה מאוד בין פחמן מעובד או פלדות לא סגסוגות. בנוסף, יש לו עלות בסיסית גבוהה למדי ומוליכות חשמלית גבוהה למדי.
מהו מפרט החומר 1.0566?
P355NL1/TStE355 (1.0566) היא פלדה מבנית עדינה-שמאופיינת על ידיקשיחות ברמה גבוהה ויכולת ריתוך מעולה, מה שהופך אותו למתאים ליישומים-בטמפרטורה נמוכה. הוא נועד לתפקד היטב תחת לחץ, מה שהופך אותו לאידיאלי עבור מיכלי לחץ ובניית דוודים.
מהו מבחן ההשפעה עבור P355NL1?
צינור הפלדה P355NL1 מראה כי מדובר בפלדה למטרות לחץ (P) עם חוזק תפוקה מינימלי של 355 MPa (355) שהואנבדק פגיעה בכיוון רוחבי ב-40 מעלות צלזיוס (NL1). צינור פלדה P355NL1 חומר זה משמש בעיקר לייצור דוד ומכל לחץ.
מהו חומר ASME שווה ערך ל-P355NL1?
מהו חומר ה-asme המקביל ל-P355NL1? חומר ASME שווה ערך ל-EN 10028-3 P355NL1 הואASME SA516 דרגה 70.
