מה ההבדל בין S355JR ל-S275JR?

בעת רכישת פלדות מבניות שאינן-מסגסוגות מתחת לEN 10025-2מפרט, מהנדסים ומנהלי רכש מופקדים לעתים קרובות לבחור ביניהםS275JRוS355JR. שתי הדרגות נמצאות בשימוש נרחב בפרויקטי בנייה, הנדסה ותשתיות כלליים.

עם זאת, הם שונים באופן משמעותי בקיבולת נשיאת עומס-, בהרכב הכימי ובדרישות הייצור. כיצרן ויצואן מוביל של לוחות פלדה מבניים- באיכות גבוהה,פלדה GNEEערכה מדריך מקיף זה כדי לעזור לך להחליט איזו כיתה מתאימה ביותר לשרטוט הפרויקט שלך.

פענוח ייעודי הפלדה: מה המשמעות של "JR"?

לפני השוואת הביצועים שלהם, חיוני להבין את אמנת השמות האירופית (EN 10025-2):

• "S"מייצג פלדה מבנית.

• "275" או "355"מציין את חוזק התפוקה המינימלי ב-Megapascals (MPa) עבור צלחות בעובי של 16 מ"מ או פחות.

• "JR"היא סיומת בדיקת ההשפעה. זה מצביע על כך שהפלדה נבדקה ב-Charpy V-Notch Impactטמפרטורת החדר (+20 מעלות), השגת אנרגיית השפעה מינימלית של 27 ג'ול.

(הערה: סיומות נפוצות אחרות כוללותJ0לבדיקת 0 מעלות, וJ2לבדיקת -20 מעלות. ציונים אלה מסופקים בדרך כלל בתנאים מגולגלים או מנורמלים).

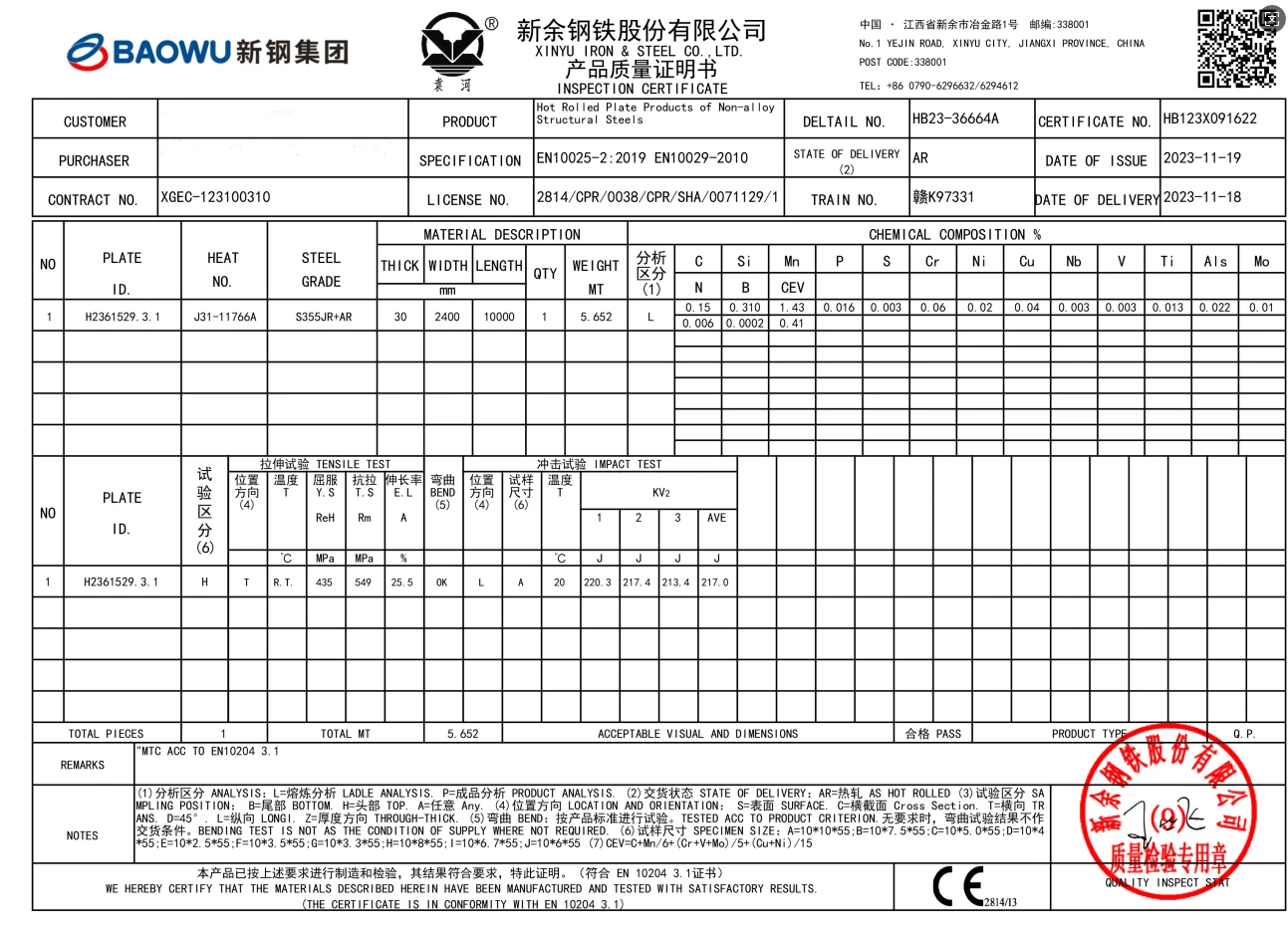

תעודת הבדיקה של מיל למעלה היא ממשלוח שללוחות פלדה S355JR+AR בעובי 30 מ"מ, המדגים את המחויבות שלנו לאיכות מתכות בלתי מתפשרת.

S355JR לעומת S275JR: מאפיינים מכניים ופער חוזק

ההבדל העיקרי בין S275JR ל-S355JR הוא החוזק המכני שלהם. S355JR מספק תפוקה וחוזק מתיחה גבוהים יותר באופן משמעותי, ומאפשר למהנדסי מבנים לתמוך בעומסים גדולים יותר באמצעות חלקי פלדה דקים יותר (אסטרטגיית חיסכון- בעלויות המכונה "הורדת מידה").

הרכב כימי ודרישות ריתוך

גם S275JR וגם S355JR מציעים יכולת ריתוך מצוינת, אך החוזק הגבוה יותר של S355JR מצריך איפור כימי שונה מעט, המשפיע על הליכי הייצור.

• הבדלים כימיים:כדי להשיג 355 MPa, S355JR מאפשר תוכן גבוה יותר של פחמן (מקסימום 0.24% לעומת . 0.21%), סיליקון (מקסימום 0.55% לעומת. 0.40%) ומנגן (מקסימום 1.60% לעומת . 1.50%) בהשוואה ל-S275JR.

• אמצעי זהירות ריתוך (CEV):בגלל רכיבי הסגסוג המוגדלים, ל-S355JR יש ערך שווה פחמן גבוה יותר (CEV פחות מ-0.45 או שווה ל-0.45) מאשר ל-S275JR (CEV פחות או שווה ל-0.40). בעוד S275JR ניתן לרתך בקלות כמעט בכל התנאים, ריתוך צלחות S355JR עבות (>40 מ"מ) עשוי לדרושחימום מוקדם (50-100 מעלות)לפי EN 1011-2 הנחיות למניעת פיצוח קור באזור המושפע מחום (HAZ).

מדריך יישום: מתי לבחור באיזו כיתה?

מתי עלי לבחור S275JR על פני S355JR?

השתמש ב-S275JR עבור פרויקטים רגישים-עלויות עם דרישות עומס מתונות. מכיוון שתפוקה של 275 MPa מספיקה לחלוטין ליישומים קלים, היא הבחירה החסכונית ביותר עבור מסגרות בנייה סטנדרטיות, גשרים קלים, שבילים להולכי רגל ולוחות בסיס של מכונות כלליות.

מתי מועדף S355JR על פני S275JR?

בחר ב-S355JR עבור יישומים-כבדים שבהם שלמות מבנית תחת לחץ קיצוני אינה ניתנת- למשא ומתן. הוא אידיאלי עבור גשרים כבדים, פלטפורמות ימיות, מבנים תעשייתיים גבוהים- ורכיבי מנוף. החוזק המעולה שלו מאפשר למעצבים להפחית את עובי החומר ואת המשקל העצמי הכולל של הפרויקט.

מה ההבדל העיקרי בחוזק בין S275 ל-S355?

ל-S355 חוזק תפוקה מינימלי גבוה יותר (355 MPa לעומת . 275 MPa עבור פחות או שווה ל-16 מ"מ) וחוזק מתיחה (470–630 MPa לעומת. 410–560 MPa), מה שמאפשר לו לתמוך בעומסים גדולים יותר עם חלקים דקים יותר.

האם ל-S275 ול-S355 יש מאפייני השפעה דומים?

כן, עבור סיומות תואמות (JR: +20 מעלות , J0: 0 מעלות , J2: -20 מעלות ), שתיהן מספקות אנרגיית השפעה אורכית של 27 J. S355NL/S275NL נחוצים עבור -50 מעלות.

במה ההרכבים הכימיים שלהם שונים?

S355 מאפשר פחמן גבוה יותר (0.24% לעומת. 0.21%), סיליקון (0.55% לעומת. 0.40%) ומנגן (1.60% לעומת. 1.50%) עבור חוזק מוגבר, עם CEV גבוה יותר (0.45 לעומת. 0.40).

מתי עלי לבחור S275 על פני S355?

השתמש ב-S275 עבור פרויקטים רגישים-עלויות עם עומסים מתונים, כמו בניינים קלים או מסגרות סטנדרטיות, שבהם תפוקה של 275 MPa מספיקה.

מתי מועדף S355 על פני S275?

בחר S355 עבור יישומים בעלי חוזק- גבוה כמו גשרים כבדים, מבנים תעשייתיים או מנופים, שבהם תפוקה של 355 MPa מפחיתה את עובי החומר.

האם דרישות הריתוך שונות עבור S275 ו-S355?

Both are weldable, but S355's higher CEV (≤0.45) may require preheating (50–100°C) for >עובי של 40 מ"מ, בניגוד ל-S275 (פחות או שווה ל-0.40). עקוב אחר EN 1011-2.

יישומי קור קיצוני? שדרג ל-Normalized Steel

S275JR ו-S355JR מצוינים עבור סביבות כלליות (+20 תואר). עם זאת, אין להם מבני דגנים עדינים-חובה או -קשיחות של 50 מעלות בטמפרטורה נמוכה. אם הפרויקט שלך ממוקם באקלים קפוא (למשל, אסדות ארקטיות מהחוף או בניית חורף), עליך לשדרג לEN 10025-3מפרטים.

לסקירה מקיפה של שלנוen 10025 3 לוח פלדה מנורמלהצעות, כולל ציונים עמידים-נמוכים בטמפרטורה-נמוכה כמוen 10025 3 לוחית פלדה מבנית מנורמלת s275nlוen 10025 3 לוח פלדה מבנית מנורמל s355nl, חקור את המגוון המלא שלנו. עבור דרישות חוזק- גבוהות קיצוניות בתנאי הקפאה, שקול את שלנוen 10025 3 לוחית פלדה מבנית מנורמלת s420nl.
