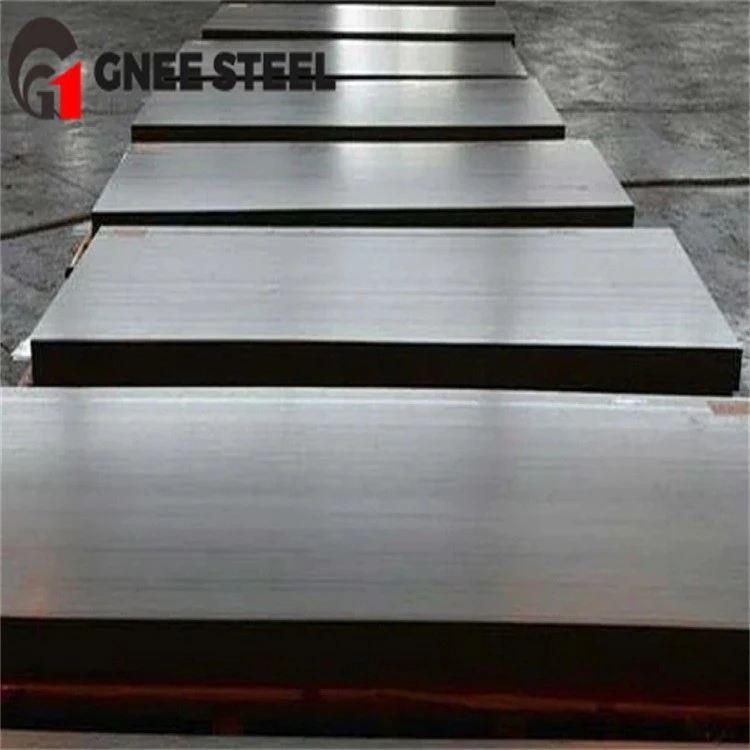

לוח מתיחה גבוהה מסגסוגת נמוכה S275J2

לוח מתיחה גבוהה מסגסוגת נמוכה S275J2

---



GNEE מציעה פלדה מבנית S275J2 hsla היא לוחית פלדה מסגסוגת חוזק גבוה, פלדה S275J2 חוזק גבוה תקן ביצוע: יישום תקן EN10025.



כאחת מדרגות הליבה התובעניות ביותר בסדרת הפלדה S275, S275J2 שואבת את ייעודו "J2" מדרישת החובה לקשיחות פגיעה יוצאת דופן בטמפרטורה נמוכה קיצונית של -20 מעלות, עם אנרגיית השפעה מינימלית של 27 ג'ול.



דרגת פלדה זו נמצאת בשימוש נרחב במבנים וציוד הפועלים בסביבות קשות, כולל מבנים באזורים קפואים כמו צפון אירופה, קנדה ורוסיה, פלטפורמות קידוח בים, מגדלי טורבינות רוח ומכונות כרייה כבדות.



ל-GNEE STEEL מומחיות נרחבת בהסמכת איכות, בקרת פגמים פנימיים וביצועי ריתוך של פלדה S275J2.

פלדת סגסוגת נמוכה S275J2 בעלת תכונות מכניות טובות ועמידות בפני קורוזיה, מה שיכול להבטיח את היציבות והעמידות של הגשר. בנוסף, לפח S275J2 סגסוגת נמוכה יש גם פלסטיות ויכולת ריתוך טובים, מה שהופך אותו לחומר מועדף בתחום הבנייה.

ניתן להתאים אישית את יריעת הפלדה S275J2 עם חוזק גבוה שאנו מציעים בגודל, חיתוך, ריתוך, ניקוב ושירותי עיבוד אחרים בהתאם לדרישות השימוש הסופי- שלך עבור מוצרי לוחות חוזק גבוה S275J2.





THICKNESS(MM)	C	Mn	סִי	P	S	N	Cu
פחות או שווה ל-40	0.18	1.5	~	0.025	0.025	0.012	0.55
>40	0.18





	עוצמת תפוקה MPa		חוזק מתיחה MPa		התארכות ב-2 אינץ' אחוז
פחות או שווה ל-16	275		410-580		13
>16, פחות או שווה ל-100	235
>100	195		410-580

איך אתה מבטיח את קשיחות ההשפעה של -20 מעלות? האם זה יוצג ב-MTC?

כן, בהחלט. התכונה המגדירה שלS275J2הציון הוא הקשיחות-בטמפרטורה הנמוכה שלו. אנו מבצעים בקפדנות אתCharpy V-מבחן פגיעה ב-20 מעלותבמהלך הייצור. ערכי הבדיקה המדויקים (מובטח להיות גדולים או שווים ל-27 ג'אול) יתועדו בבירור עלEN 10204 3.1 תעודת מבחן מיל (MTC). אנו יכולים גם לספק-בדיקות של צד שלישי (כגון SGS, BV או DNV) לפי בקשתך לפני המשלוח.



מה מצב האספקה ​​של הצלחות? האם הם -מתגלגלים (AR) או מנורמלים (+N)?

כדי להבטיח את קשיחות ההשפעה היציבה והמעולה ב-20 מעלות, צלחות S275J2 שלנו מסופקות בדרך כלל ב-מנורמל מגולגל (+N) או מצב מנורמל לחלוטין, בהתאם לתקן EN 10025-2. מבנה גרגר מעודן זה מספק עמידות מצוינת לשבר פריך בסביבות קרות. הציון ב-MTC שלך יסומן במפורש בתורS275J2+N.



עבור לוחות כבדים (למשל, עובי > 40 מ"מ), האם אתה מבצע בדיקות אולטרסאונד (UT) כדי לבדוק אם יש פגמים פנימיים?

כֵּן. עבור יישומים מבניים קריטיים, שלמות פנימית היא חיונית. עבור צלחות כבדות (בדרך כלל עובי גדול מ-30 מ"מ או שווה ל-30 מ"מ), אנו מבצעים בדיקות אולטרסאונד (UT) לפיתקן EN 10160 (Class S1/E1 ומעלה, לפי הדרישה שלך). זה מבטיח שאין למינציות פנימיות, סדקים או תכלילים לא-מתכתיים, מה שמבטיח בטיחות של 100% לצמתים מבניים הנושאים עומסים-כבדים.



איך הריתוך של לוחות S275J2 שלך? מהו הערך המקביל לפחמן (CEV)?

יכולת הריתוך של פלדת S275J2 שלנו מצוינת. אנו שולטים בקפדנות בהרכב הכימי במהלך תהליך ההיתוך. הערך שווה פחמן (CEV) נשמר בדרך כלל הרבה מתחת ל-0.40%, אשר ממזער את הסיכון לסדיקה קרה במהלך הריתוך. צוות הייצור שלך יכול לרתך בקלות את הלוחות האלה באמצעות שיטות ריתוך ידניות או אוטומטיות קונבנציונליות ללא צורך בחימום מקדים-.



זמן האספקה ​​של S275J2 ארוך מדי / המחיר גבוה מדי. האם נוכל להשתמש בתקן סיני מקביל כדי לחסוך בעלויות?

כֵּן. אם הפרויקט שלך מקבל תקנים מקבילים, המקבילה הסינית המדויקת עבור S275J2 היאQ275D(ה-D מציין -20 מעלות מבחן השפעה).
עם זאת, מכיוון ש-Q275D רק לעתים נדירות מוחזק במלאי מוכן בשוק הסיני, אנו ממליצים בחום לשדרג לQ355D (שווה ערך ל-S355J2). Q355D לא רק עובר בקלות את מבחן ההשפעה של -20 מעלות אלא גם מציע חוזק תפוקה גבוה יותר (355 MPa). והכי חשוב, ל-Q355D יש מלאי עצום ומוכן בסין, כלומר אנחנו יכולים לשלוח אותו תוך 7 ימים במחיר נמוך בהרבה מ-S275J2 שהתגלגל לאחרונה. הרשה לי לשלוח לך השוואה טכנית כדי שהמהנדסים שלך יוכלו לבדוק.



S275J2 לעומת S275JR - השוואה טכנית מלאה

(EN 10025-2 פלדות מבניות ללא סגסוגת)

1. הבדל הליבה

לשתי הכיתות ישאותו חוזק (חוזק תשואה של 275 MPa).ההבדל הקריטי היחיד הואקשיחות-השפעה בטמפרטורה נמוכה.

S275JR: נבדק בתואר +20

S275J2: נבדק ב-20 מעלות



2. מאפיינים מכניים

פָּרִיט	S275JR	S275J2
חוזק תפוקה (פחות או שווה ל-16 מ"מ)	גדול או שווה ל-275 MPa	גדול או שווה ל-275 MPa
חוזק מתיחה	410–580 MPa	410–580 MPa
אנרגיית השפעה	גדול או שווה ל-27 J atתואר +20	גדול או שווה ל-27 J at-20 מעלות
קְשִׁיחוּת	טוב בטמפרטורת החדר	מעולה בטמפרטורות נמוכות



3. ריתוך ואיכות

S275JR: יכולת ריתוך טובה לייצור כללי.

S275J2: יכולת ריתוך טובה יותר, פלדה נקייה יותר, בדיקה קפדנית יותר, סיכון נמוך יותר לכשל שביר.



4. יישומים אופייניים

S275JR

מבני פלדה כלליים, מבנים, גשרים, משאיות, מכונות, רכיבים לא-קריטיים בסביבות רגילות.

S275J2

פלטפורמות ימיות, מגדלי טורבינות רוח, בנייה ארקטית, מכונות כבדות, מבנים-בטמפרטורה נמוכה, ספינות וחלקים נושאי עומס קריטי-.



5. מסקנה

לְהִשְׁתַמֵשׁS275JRעבור פרויקטים רגילים של-טמפרטורה.

לְהִשְׁתַמֵשׁS275J2עֲבוּרטמפרטורה-נמוכה, חוף, אנרגיית רוח ומבני בטיחות-גבוהים.



השוואת יישומים: S275J2 לעומת S275JR

דרגות פלדה מבנית (EN 10025-2)



סקירה כללית

S275JR ו-S275J2 הן פלדות מבניות שאינן מסגסוגת עם חוזק תפוקה מינימלי זהה (275 MPa) וטווח חוזק מתיחה. ההבדל העיקרי טמון בקשיחות השפעה בטמפרטורה נמוכה:

S275JR: נבדק השפעה בתואר +20

S275J2: נבדק השפעה ב-20 מעלות(דקה. 27J)

הבדל זה מגדיר את הסביבות המתאימות, דרישות הבטיחות והיישומים האופייניים שלהם.



1. תרחישי יישום עבור S275JR

S275JR הוא הלמטרות כלליות, כיתה חסכוניתעבור תנאי טמפרטורה רגילים.

סביבות מתאימות

מבנים פנימיים וחיצוניים באקלים מתון

טמפרטורות הסביבהמעל 0 מעלות

רכיבים מבניים לא קריטיים

ייצור ובנייה סטנדרטיים



שימושים אופייניים

מבני פלדה כלליים, מבני תעשייה, מחסנים

גשרים, מעקות, מסגרות תמיכה, לוחות בסיס

שלדות מכונות, תושבות, כיסויים, חלקים שאינם נושאי עומס

משאיות, נגררים, מכולות, ייצור כללי

חלקים לא קריטיים של ספינות וציוד נמל



סיבות עיקריות לשימוש

חסכוני

יכולת ריתוך ועבודה טובים

קשיחות מספקת בטמפרטורת החדר

זמין באופן נרחב וקל לעיבוד



2. תרחישי יישום עבור S275J2

S275J2 הוא הטמפרטורה נמוכה, דרגת בטיחות גבוההעבור סביבות קשות וקריטיות.

סביבות מתאימות

טמפרטורות נמוכות ומתחת לאפס(‑10 מעלות עד ‑30 מעלות)

אזורים קרים: צפון אירופה, קנדה, רוסיה, אזורים ארקטיים

תנאי הים, ימיים, רוח חזקה, עייפות גבוהה

מבנים הדורשים אמינות גבוהה וביצועי כשל אנטי-שבירים



שימושים אופייניים

פלטפורמות קידוח בים, מעילים, סיפונים, מבני תמיכה

מגדלי טורבינות רוח, יסודות ומסגרות תאורה

מכונות כרייה כבדות, ציוד ריסוק, רכיבים נושאי עומס

מבנים באזור קר, מבני פלדה בסביבות קוטביות

חלקים מבניים חשופים לקרח, פגיעה ורטט

חלקים קריטיים של ספינות, מנופים וציוד לחץ



סיבות עיקריות לשימוש

קשיחות מעולה ב-20 מעלות

עמידות גבוהה בפני שבר פריך

יכולת ריתוך טובה יותר ובקרת איכות מחמירה יותר

ביצועים יציבים תחת עייפות והשפעה ארוכת טווח



3. מדריך לבחירת תרחיש ישיר

מצב הפרויקט	ציון מומלץ
טמפרטורה תקינה, מבנה כללי	S275JR
טמפרטורה נמוכה, סביבה קרה חיצונית	S275J2
ימית, אנרגיית רוח, פלטפורמות קידוח	S275J2
מכונות כבדות, עומסי פגיעה גבוהים	S275J2
חלקים רגישים לעלות, לא קריטיים	S275JR



מַסְקָנָה

לִבחוֹרS275JRעבור יישומים סטנדרטיים בטמפרטורת החדר.

לִבחוֹרS275J2עֲבוּרטמפרטורות נמוכות, מבנים ימיים, טורבינות רוח, פלטפורמות קידוח ופרויקטים בעלי בטיחות גבוהה.



מהו חומר S275JR?

פלדה כיתה S275JR היאפלדת מנגן דלת פחמן ניתנת לריתוך בקלות עם עמידות טובה בפני פגיעות. חומר זה מסופק בדרך כלל במצב לא מטופל או מנורמל. יכולת העיבוד של חומר זה דומה לזו של פלדה עדינה.



איזה חומר שווה ל-S275J2?

S275J2 שווה ערך לASTM A572 דרגה 42, עם חוזק ויכולת ריתוך דומים.

בהסתמך על ציוד-מדרגה ראשונה, כגון מכונת גזירה CNC, מכונת בלם לחיצה, מכונת יישור, מכונת כיפוף גלילים, מכונת סרגל שטוח, מכונת פירוק וכו', GNEE STEEL יכולה לספק מוצרים למחצה- שונים ושירותי גיבוש נרחבים ללקוחות.



האם S275 פלדה עדינה?

S275 היא דרגת פלדה קלה ללא פחמן דלמסופק כצלחות חתוכות להבה ובר עם משלוח לכל בריטניה. כמפרט פלדה דלת פחמן S275 מספק חוזק נמוך עם יכולת עיבוד טובה ומתאים לריתוך.



האם A36 ו-S275JR זהים?

הבה נמשיך ליצור ניגוד. גם חוזק התפוקה וגם חוזק המתיחה של פלדת פחמן S275JR גבוהים מזה של פלדה עדינה ASTM A36. אז פלדת פחמן S275JR יכולה לשאת עומס כבד יותר מאשר פלדה עדינה ASTM A36. במילים אחרות,פלדה עדינה ASTM A36 אינה שווה ערך לפלדת פחמן S275JR.



מה חזק יותר, S235 או S275?

S275: The General-תכלית Structural Powerhouse

עם חוזק תפוקה מינימלי של 275 N/mm², כיתה זו מציעה בערךחוזק גדול ב-17% מ-S235תוך שמירה על מאפייני ייצור מצוינים.



מהי דרגת פלדה S275 ו-S355?

דרגות פלדה S275 ו-S355 הןמיועד למטרות מבניותומיוצרים בהתאם ל-EN 10025-2. ניתן להבריג, לרתך ולרתך אותם במגוון שלם של פריטים מבניים ומיוצרים לרבות גשרים, קורות קופסאות, מנופים ופרויקטים מבניים כלליים.



כמה עבה גיליון S275?

יריעת פלדה מגולגלת חמה מושחרת שימו לב שעוביים הנעים בין 1.5 מ"מ-2.5 מ"מ הם דרגת DD11 -3 מ"מ-6 מ"מהם S275 - לתשומת לבך, מוצר זה מגיע עם זמן אספקה ​​של עד 7-10 ימי עבודה מההזמנה ואינו ישים עבור שירותי משלוח אקספרס.



מהי המקבילה ASTM של S275J0?

S275J0 EN 10025 דרגת פלדה שווה ערך:

לוח פלדה/גיליון S275J0 הוא בתקן EN 10025, מספר החומר הוא 1.0143. הדרגות המקבילות של פלדה S275J0 הן DIN 17100 St 44-3 U, NFA 35-501 E 28-3, UNI 7070 Fe 430 C, BS 4360 43 C, UNE 36.080 AE 275 C,ASTM A 578 Gr. 70.



מה ההבדל בין S275JR ל-SS400?

ל-SS400 יש בדרך כלל תכולת פחמן מקסימלית של כ-0.17-0.20%. ל-S275JR תכולת פחמן מעט גבוהה יותר, בערך 0.21%ויש לו גם דרישות ספציפיות לזרחן וגופרית, בדרך כלל מה שהופך אותו לשלוט יותר בהרכבו.



האם SS400 שווה ערך ל-S275JR?



האם S275 זול יותר מ-S355?

S355 יכול להיות יקר יותר מ-S275וייתכן שלא יהיה צורך בפרויקטים קטנים יותר או פחות תובעניים. המשיכות המופחתת שלו בהשוואה ל-S275 הופכת אותו למעט פחות סלחן ביישומים מסוימים. מאפיינים: פלדה מבנית-גבוהה עם חוזק תפוקה מינימלי של 460 MPa.



האם S275 פלדת פחמן גבוהה?

S275 הוא פלדה עםתכולת פחמן נמוכה. פלדות דלת פחמן מוגדרות כבעלות תכולת פחמן של פחות מ-0.3 אחוז במשקל.



האם פלדה S275 מגולוונת?

S275 היא פלדה מגולוונת דלת-פחמימות. פלדות דלת פחמן הן אלו שיש בהן פחות מ-0.3 אחוז פחמן במשקל. פלדת S275 היא פלדה לשימוש כללי-שיש לה לא יותר מ-0.25 אחוז פחמן.



מה ההבדל בין S275JR ל-s275j0?

S275 J0 steel has a guarantee of resilience at 0°C> 27J, while s275JR steel has, when required, a guarantee of resilience at a temperature greater than 20°C> 27J.



מה ההבדל בין S355 ל-S275JR?

S275JR: מציע חוזק תפוקה מינימלי של 275 MPa עבור עובי של עד 16 מ"מ. זה הופך אותו למתאים ליישומים שבהם חוזק מתון מספיק. S355JR: מספק חוזק תפוקה מינימלי גבוה יותר של 355 MPa עבור עוביים של עד 16 מ"מ, מה שהופך אותו לאידיאלי עבור פרויקטים הדורשים יכולת נשיאת עומס- גדולה יותר.



האם S275JR שווה ערך ל-A36?

לצלחות ASTM A36 יש דקה. חוזק תפוקה של 250 MPa ולוח פלדת פחמן S275JR יש תשואה של 275 MPa. וחוזק המתיחה של לוח פלדת פחמן S275JR הוא גם מעט גבוה מזה של לוחות ASTM A36. כָּךזה לא נכון לומר "S275JR שווה ערך ל-ASTM A36".



יתרונות פלדה S275J2 עבור פלטפורמות קידוח בים

• קשיחות מעולה לפגיעה בטמפרטורה-נמוכהS275J2 מבטיח אנרגיית השפעה מינימלית של 27J ב--20 מעלות. הוא עמיד בפני שברים שביר גם בסביבות ימיות קשות בטמפרטורה נמוכה, עם עמידות יוצאת דופן בפני פגיעה ועייפות עדיפה על פלדות מבניות רגילות.



• חוזק מבני אמין ויעילות עלותעם חוזק תפוקה מינימלי של 275MPa, S275J2 עומד במלואו בעומסים, פגיעות גל וכוחות רוח הנדרשים עבור מבנים ימיים. הוא מספק חוזק מספיק בעלות נמוכה יותר מאשר פלדות ימיות וספינות בעלות חוזק- גבוה, ומספק ביצועים- בעלויות מעולות.



• יכולת ריתוך מעולהיש לו שוות פחמן בינונית ורגישות נמוכה לפיצוח-לקור, מה שהופך אותו למתאים מאוד לריתוך כבד והרכבה- באתר של פלטפורמות קידוח בים. חיבורים מרותכים פחות מועדים לפגמים, מה שמבטיח בטיחות מבנית לטווח ארוך-.



• יציבות גבוהה בסביבות ימיותהפלדה כוללת טוהר גבוה ובקרת פגמים פנימית קפדנית. הוא מתפקד היטב נגד עייפות, רעידות וקורוזיה בתרסיס מלח, ומבטיח שירות יציב בתנאי עבודה ימיים-לטווח ארוך.



• סטנדרטים בוגרים והסמכה רחבהמיוצר בהתאם לתקן האירופי EN 10025, S275J2 מקובל על ידי חברות סיווג ופרויקטים הנדסיים ימיים ברחבי העולם, מה שהופך את ההסמכה והבדיקה של פלטפורמות קידוח בים להרבה יותר קלות.



מקרים מוצלחים של פלטפורמות קידוח בים שנבנו מפלדה S275J2

S275J2 היא פלדה מבנית בטמפרטורה-נמוכה ו-גבוהה התואמת את EN 10025. היא מספקת קשיחות השפעה יוצאת דופן ב-20 מעלות (מינימום 27J) ויכולת ריתוך מצוינת, מה שהופך אותה לשימוש נרחב בפלטפורמות קידוח בים הפועלות בסביבות ימיות קרות וקשות.

1. פלטפורמות קידוח ג'ק-אפ לים הצפוני וצלולות למחצה

פרויקטים ייצוגיים כוללים אתMaersk Intrepid, Transocean Spitsbergen(סדרת JU2000E), ואסדות מרובות חצי צוללות המופעלות על ידי Stena Drilling ו-Odfjell Drilling.S275J2 מיושם באופן נרחב במבני רגליים, לוחות סיפון, מסגרות מודול, שבילים ומבני תמיכה.עם קשיחות-אמינה בטמפרטורות נמוכות, החומר עומד בטמפרטורות חורף קשות, גלים חזקים ועומסי רוח בים הצפוני. יכולת הריתוך היציבה והאמינות המבנית הגבוהה שלו אומתו לאורך חיי שירות ארוכים, מאושרות על ידי DNV, LR ו-ABS.



2. פלטפורמות קידוח ימי במדף היבשתי הנורבגי

S275J2 נמצא בשימוש במשך שנים רבות בבמות קידוח עזר ובפלטפורמות ראש באר לידשדות הנפט של אקופיסק וסטטפיורד.הוא משמש בעיקר במבני מעיל, איברי תמיכה משניים, מסגרות סיפון ומערכות בטיחות.הדרגה עומדת במלואה בדרישות הטמפרטורה הנמוכה-הקפדה של מנהל הנפט הנורבגי (NPD). פלטפורמות רבות נמצאות בפעולה בטוחה כבר יותר מ-20 שנה ללא שבר שביר או כשל עייפות.



3. Arctic Offshore Projects: סחלין ופריזלומנוי

אצל רוסיהסחלין-1 וסחלין-2פרויקטים, S275J2 משמש בחלקי מבנה מרכזיים כגון יסודות פלטפורמה, תומכי חרוטים-עמידים לקרח ובסיסי ציוד.פלטפורמת קידוח עמידה לקרח Prirazlomnoye-, יחידת הקידוח הימי הארקטי הראשונה בים ברנטס, מאמצת גם את S275J2 עבור הסיפון התחתון וקטעי פגיעת הקרח שלו. היא מתפקדת בצורה מהימנה תחת טמפרטורות נמוכות קיצוניות עד -30 מעלות ופגיעות כבדות בעומס קרח, מראה קשיחות מעולה והתנגדות עייפות.



4. פלטפורמות קידוח מהחוף המזרחי של קנדה

S275J2 נמצא בשימוש נרחב במבנים תומכים עבור פלטפורמות קידוח בהיברניה וטרה נובהשדות נפט. הוא מספק ביצועים מבניים יציבים תחת זרמי אוקיינוס ​​קרים ותנאי סערה כבדים. שווה ערך הפחמן הנמוך שלו מאפשר ריתוך נוח באתר עם חימום מוקדם וטיפול בחום מינימליים, מה שמשפר מאוד את יעילות הבנייה.



5. פלטפורמות קידוח מהחוף במפרץ בוהאי, סין

S275J2 מיושם במבני סיפון וחיזוקי רגליים במספר פלטפורמות קידוח המרימות עצמיות כגוןבוהאי מס' 8 ובוהאי מס' 9בטמפרטורות חורף נמוכות (-15 מעלות עד -20 מעלות), S275J2 מונע ביעילות שבר פריך ומבטיח בטיחות מבנית. היא הפכה לפלדה מבנית חסכונית מועדפת להנדסה ימית באזורי חוף קרים של סין.



יתרונות עיקריים מאומתים על ידי כל הפרויקטים

קשיחות מעולה בטמפרטורה נמוכה ב-20 מעלות, מזעור הסיכון לשבר שביר

יכולת ריתוך מעולה עם נטייה נמוכה לסדקים בקור

איכות יציבה ובקרת פגמים פנימית קפדנית

עלות ביצועים גבוהים בהשוואה לפלדות ימיות בעלות חוזק גבוה

מוכר באופן נרחב על ידי חברות סיווג גדולות: DNV, ABS, LR, CCS וכו'.





עיבוד פלדה GNEE

1.CTL & SL SERVICE (141 סטים)

נכון לעכשיו, GNEE STEEL ייבאה ציוד CTL/SL מתקדם מאיטליה וקוריאה ויכולה לספק שירותי CTL/SL מותאמים אישית מפלדת אל חלד מגולגלת קרה ופלדת פחמן ועד נירוסטה מגולגלת חמה ופלדת פחמן, כמו גם רצועות ויריעות{0} רחבות במיוחד.

מתקני CTL
אורך מרבי: 16500 מ"מ

רוחב מרבי: 2200 מ"מ

עובי מקסימלי: 25.4 מ"מ

חוזק תפוקה מקסימלי: 1500Mpa
מתקני SL

רוחב מרבי: 2200 מ"מ

עובי מקסימלי: 18 מ"מ

כמות חריץ מקסימלית: 31

חוזק תפוקה מקסימלי: 1200Mpa



2.שירות חיתוך

GNEE STEEL ייבאה המון מכונות חיתוך מתקדמות מגרמניה, שוודיה, אמריקה ויפן, כולל מכונת חיתוך פלזמה, מכונת חיתוך סילון מים, מכונת חיתוך לייזר, מכונת חיתוך להבה ומכונת מסור. על מנת לענות על הצרכים המגוונים של הלקוחות, GNEE STEEL מאמצת גם שיטות חיתוך מרובות-עבודת קן וייצור אינטנסיבי כדי לשפר את כושר הייצור ולחסוך בעלויות עבור הלקוחות.

מכונת חיתוך בלייזר

אורך חיתוך מרבי: 40,000 מ"מ

רוחב מרבי: 4,600 מ"מ
עובי מקסימלי: 100 מ"מ



מכונת חיתוך להבה

אורך חיתוך מרבי: 40,000 מ"מ

רוחב מרבי: 8,000 מ"מ
עובי מקסימלי: 500 מ"מ

מכונת חיתוך פלזמה

אורך חיתוך מקסימלי: 30,000 מ"מ

רוחב מרבי: 5,000 מ"מ
עובי מקסימלי: 100 מ"מ



חיתוך סילון-מים

אורך חיתוך מרבי: 12,000 מ"מ

רוחב מרבי: 4,010 מ"מ
עובי מקסימלי: 250 מ"מ

3. שירות גיבוש

כיפוף גליל פלדה
עובי גלגול מרבי: עד 200 מ"מ
רוחב מרבי: 4200 מ"מ



מכונת כיפוף אוטומטית-לחץ בלם
יכולת כיפוף מקסימלית:3000 טון
אורך כיפוף מקסימלי:15,000 מ"מ

מומחה בכיפוף גבוה-חוזק ובלאי-פלדות עמידות





מכונת אגרוף

רוחב מרבי: 3,070 מ"מ
עובי מקסימלי: 8 מ"מ

לחץ מקסימלי: 250ט

שירות שיפוע

פלטפורמת שיפוע של GNEE STEEL כוללת מכונת כרסום קצוות, מכונת חיתוך חריץ להבה/פלזמה, רובוט חיתוך חריץ להבה, מכונת שיפוע שולחנית, משטח גג וציוד מתקדם אחר כדי לספק ללקוחות שירותי ייצור טרומי של חלקים, עיבוד יומי של -סוג V, סוג Y-סוג, Y-סוג ותת-תהליך X{{2}ואחריות, X{{2} כגון ריתוך והרכבת מוצרים.



כִּרסוּם:
אורך חיתוך מרבי: 18,000 מ"מ

רוחב מרבי: 4500 מ"מ
עובי מקסימלי: 120 מ"מ





שיפוע:
אורך מקסימלי: 16,000 מ"מ

עובי מקסימלי: 80 מ"מ

שירות עיבוד שבבי

GNEE STEEL היא הבעלים של מכונת קידוח וכרסום מסוג CNC Portal-, מכונת קידוח וכרסום מסוג CNC Floor-, מכונת כרסום ציר 5- Vertical Precision, מכונת כרסום מסוג פורטל, מחרטה אנכית, מכונת גריסה גלילית, מכונת שיוף הידראולית ומחרטה CNC ויכולה לספק חלקי חילוף וחלקי חילוף גדולים עבור לקוחות.

מרכז עיבוד משעמם וכרסום מסוג Gantry

אורך מקסימלי: 48000 מ"מ

רוחב מרבי: 12500 מ"מ
גובה מקסימלי: 8000 מ"מ

קוטר מרבי: 10500 מ"מ

ציוד לקידוח חורים- עמוקים
עומק קידוח מרבי: 1,100 מ"מ
קוטר קידוח מרבי: φ80 מ"מ
קוטר מרבי: φ4,500 מ"מ

Mmulti-ציוד קידוח חורים

אורך מקסימלי: 13,000 מ"מ
רוחב מרבי: 10,000 מ"מ
קוטר קידוח מרבי: φ105 מ"מ
עומק קידוח מרבי: 250 מ"מ

משעמם ורצפה מכונת כרסום
אורך מרבי: 24,000 מ"מ
גובה מקסימלי: 8,000 מ"מ
מידות פטיפון: 9x5 מ'

מחרטה אנכית

גובה מקסימלי: 6,000 מ"מ

קוטר מרבי: φ22,00 מ"מ

מכונת כרסום קצוות אוטומטית

מכונת כרסום קצוות אוטומטית היא מוצר מוביל-בציוד כרסום כבד. הוא משמש בעיקר להכנת חריצים לריתוך (שיפוע) על לוחות בפורמט- גדול העשויים מפלדת אל-חלד, פלדת פחמן ודרגות פלדה מיוחדות. הוא יכול לעבד צלחות בעובי מרבי של עד 90 מ"מ, אורך של 16 מטר ורוחב של 4 מטר.



הוא מצויד ביחידות כרסום כפולות ומערכת החלפת ראש חותך כרסום אוטומטית לחלוטין, המאפשרת שיפוע אוטומטי של 4 קצוות. התכונה הבולטת שלו היא טכנולוגיית הפרופיל המשמשת בעת כרסום צלחות גליות ומוצרים בעלי צורה לא סדירה, מה שמבטיח עקביות מוחלטת של החריץ לאחר הכרסום.



באמצעות ראשי חותכי כרסום שתוכננו במיוחד, הוא יכול לבצע פרופילי חריצים קשים ומורכבים ביותר במעבר אחד.



חומרים:פלדת פחמן רגילה, פלדה מכלי לחץ, פלדה עמידה-לשחיקה, פלדה בעלת חוזק- גבוה, פלדת אל חלד, סגסוגות על בסיס ניקל- וכו'.
רוֹחַב:1200 - 4200 מ"מ
מֶשֶׁך:5800 - 16000 מ"מ
עוֹבִי:5 - 90 מ"מ
מִשׁקָל:עד 35 טון



מכונת כרסום קצוות זו היא ציוד כרסום משופע האוטומטי המוביל בעולם. עם העיצוב המבני המעולה שלו ואלגוריתמי הנתונים המתקדמים, הוא משיג אוטומציה מלאה מזיהוי לוחות ועד לתהליך הכרסום בפועל, תוך שיפור משמעותי ביעילות העיבוד תוך הבטחת דיוק גבוה.



• דיוק עיבוד

דיוק אורך:±1 מ"מ כאשר L < 10 מ'; ±2 מ"מ כאשר L > 10 מ';

דיוק רוחב:±1 מ"מ;

דיוק באלכסון:±2 מ"מ;

דיוק פני השורש (קצה קהה):±1 מ"מ עבור חריצים Y-; +0.5מ"מ עבור X-חריצים.

• יעילות עיבוד

יעילות העיבוד היא יותר מפי 10 מזו של ציוד כרסום או הקצעת קצוות קונבנציונאלי.

טיפול בחום

תנור טיפול בחום
גודל תנור מרבי: 36x12x13.5 מ'
טמפרטורה מדורגת מקסימלית: 1100 מעלות
קיבולת טעינה מקסימלית: 800ט

טיפול בחום של כלי לחץ
טיפול בחום של ציוד כרייה
טיפול בחום של יריעת צינור
טיפול בחום של ראש כלי לחץ





GNEE STEEL משתתפת כעת ב-שלב הרכש של פרויקט מיכל אחסון אמוניה בשטח של 100,000 מ"ר, אספקת-לוחות פלדה באיכות גבוהה עבור רכיבי מיכל קריטיים. בשל האופי המאכל של אמוניה והסיכון שלאמוניה פיצוח קורוזיה (SCC), הפרויקט דורש בקרה מתכתית קפדנית של חומרים לפיתקני EN 10028-3.



אחת הדרישות הטכניות החשובות ביותר של פרויקט זה היאהגבלה קפדנית של עוצמת התשואה בפועל (Re)עבור כל החומרים בדרגת NL2. כדי למנוע סיכוני SCC בסביבות אחסון אמוניה, החוזק התפוקה בפועל לא יעלה על 390 MPa, ללא קשר לערכים הנומינליים המצוינים בטווחי עובי התקן או הצלחת. דרישה זו מציבה דרישות גבוהות יותר לבקרת תהליך ייצור פלדה, יציבות טיפול בחום ובדיקות חומרים.



לוחות פלדה גולמיים-מוכנים לייצור מיכל אחסון אמוניה בנפח של 100,000 מ"ר



חומרי פרויקט ודרישות טכניות



הפרויקט משתמש בעיקרלוחות פלדה של מיכלי לחץ מנורמלים P355NL2 ו-P275NL2, אשר מיושמים באופן נרחב במיכלי אחסון-נמוכים בשל הקשיחות והריתוך המצוינים שלהם.



מפרטים טכניים מרכזיים כוללים:

• דרגות חומר:P355NL2 ו-P275NL2 (רגיל)
• חוזק תפוקה:סטנדרטי מינימום / מקסימום מוגבל ל390 MPa
• קַשִׁיוּת:פחות או שווה ל-225 HBW בחומר בסיס
• בדיקת השפעה:Charpy-מבחן V notch ב-50 מעלות, מינימום 27J
• הסמכה:EN 10204תעודה 3.1, עם אופציונליהסמכה 3.2



דרישות מחמירות אלו מבטיחות כי לוחות הפלדה ישמרו על תכונות מכניות יציבות ועמידות גבוהה בפני קורוזיה-שנגרמת באמוניה במהלך פעולה-ארוכת טווח.



גלגול ועיצוב מדויק של לוחות פלדה למקטעים מעוקלים עבור מיכל אחסון אמוניה בגודל 100,000 מ"ר.



כמויות וחלוקת לוחות פרויקט



הביקוש הכולל לפלדה עבור פרויקט מיכל אחסון אמוניה זה הוא כמה אלפי טונות, המחולקים בעיקר על מקטעי מיכלים שונים:



P355NL2 - לוחות מעטפת טנק פנימי וחיצוני

• קורסים במעטפת התחתונה:50 מ"מ עובי - כ. 2,000 טון
• קורסי מעטפת אמצעית:עובי 25 מ"מ – כ. 1,400 טון
• קורסי מעטפת עליונה:עובי 10 מ"מ – כ. 500 טון



P275NL2 - לוחות תחתית טנק

• עוֹבִי:10–15 מ"מ - כ. 750 טון



P275NL2 - מבנה גג תלוי

• עוֹבִי:5–8 מ"מ – כ. 180 טון



S275JR - גג חיצוני (מבנה סביבה)

• עוֹבִי:10 מ"מ – כ. 450 טון



כדי לשפר את יעילות ייצור הטנקים ולהפחית ריתוכים היקפיים, הפרויקט דורש גםלוחות פלדה רחביםכדי למזער את חיבורי הריתוך, מה שעוזר להפחית את הסיכון הפוטנציאלי של SCC בתנאי שירות אמוניה.



מקטעי פלדה מעוצבים עטופים ומתוחמים להגנה, מוכנים להרכבת מיכל אחסון אמוניה בגודל 100,000 מ"ר.



GNEE STEEL מספקת-דיוק גבוה פתרונות גלגול לוחות פלדה וייצור צילינדרים עבור יצרני מיכלים ברחבי העולם.שלח לנו את מפרט הצלחת שלך או שרטוטי ייצור לקבלת הצעת מחיר מהירה.

בקש הצעת מחיר



סוּג	צִיוּן	מפרט
פלדת פחמן / סליל סגסוגת נמוכה	Q235A/B/C/D/Q355B(Q345B)/C/D/E/SS400/SAPH400-C/ASTMA283 Grade C	0.7~2.0*1250/1500 מ"מ*C 2.3~19.5*1250/1500/1800/2000 מ"מ*C
צלחת בינונית כבדה	Q235B/Q355B(Q345B)/C/D/E	6.0-200x150 מ"מ-4000 מ"מxL
צלחת כלי	Q245R/Q345R/HP295/SA516MGR485/SA516GR70/P355NL2/P275NL2/ S275JR//SPV490/ASTM A537 Class 1/Class 2	2.5-120x1500mm-3000mmxL
פלדה בעלת חוזק גבוה	510L/610L/700L/750L/BS600MCK4/BS700MCK2/BS700MCK4/ BS960E/BWELDY700QL2/L4/BWELDY960QL4/HG60D/70D/785D/ Q460D/Q550D/690D/690E/TQ600MCD/TQ700MCD/S700MCD/ WYS600/700/STRENX700MCE/Q490E/Q490D	1.2-60x 1500mm-2500mmxL
פלדה בדוגמת	HQ235A|B	1.2-60x 1500mm-2500mmxL
פלדה עמידה בפני-בלאי	NM360/400/450/500/NM300TP/400TP/450TP/ ABREX400/450/500/B-HARD450XKY/ CREUSABRO4800/8000/EH C400LE/450LE/500LE/ HADOX450/500	3.0-50x1250mm-3300mmxL
סליל מגולגל קר	DC01/RECC/REDT/SPCC/ST12	0.5-3.0x1250mm-1500mmxC
צלחת מגולוונת	DC51D+AZ/DC51D+Z/DX51D+Z/SGH340+Z275/Z275/Z120/S350GD+ZM275	0.45-3.0x1250mm-1500mmxC
סליל כבוש	DD11/SPHC	2.0-6.0x1500xC

מפרטי חומר ומשטח פלדת אל חלד

סוּג	צִיוּן	עוֹבִי	מִשׁטָח
אוסטינית	304/304H/304L/304J1	0.25-150 מ"מ	2B/BA/NO.4/8K/SB/HL/NO.1
אוסטינית	321	0.4-80 מ"מ	2B/BA/NO.4/8K/SB/HL/NO.1
אוסטינית	316/316L/317L/316Ti	0.3-80 מ"מ	2B/BA/NO.4/8K/SB/HL/NO.1
אוסטינית	201(J1/J2/J5)	0.35-12 מ"מ	2B/NO.1/1D
פֵרִיט	430	0.4-3.0 מ"מ	2B/BA/NO.4/8K/SB/HL
פריט טהור במיוחד	443	0.4-2.0 מ"מ	2B
פריט טהור במיוחד	436L/439/444/441	0.5-3.0 מ"מ	2B/2D

פלדה מיוחדת / סגסוגת בסיס ניקל

סוּג	צִיוּן	ציון (ASTM)	כיתה (EN)	עוֹבִי
פלדה עמידה בחום-	309S	S30908	1.4833	0.5-40 מ"מ
פלדה עמידה בחום-	310S	S31008	1.4845	0.5-40 מ"מ
נירוסטה דופלקס	2101	S32101	1.4162	1.5-50 מ"מ
נירוסטה דופלקס	2304	S32304	1.4362	3.0-50 מ"מ
נירוסטה דופלקס	2205	S32205/S31803	1.4462	0.5-60 מ"מ
נירוסטה דופלקס	2507	S32750	1.4410	1.0-60 מ"מ
סופר אוסטינית-פלדה	904L	N08904	1.4539	0.6-50 מ"מ
סופר אוסטינית-פלדה	254SMO	S31254	1.4547	0.5-50 מ"מ
סופר אוסטינית-פלדה	1.4529	N08926	1.4529	0.5-50 מ"מ
סופר אוסטינית-פלדה	AL-6XN	N08367	1.4478	0.5-50 מ"מ
סגסוגת בסיס ניקל	סגסוגת 31	N08031	1.4562	1.0-50 מ"מ
סגסוגת בסיס ניקל	800	N08800	1.4876	0.8-50 מ"מ
סגסוגת בסיס ניקל	800H	N08810	1.4958	0.8-50 מ"מ
סגסוגת בסיס ניקל	800HT	N08811	1.4959	0.8-50 מ"מ
סגסוגת בסיס ניקל	סגסוגת 28	N08028	1.4563	1.0-20 מ"מ
סגסוגת בסיס ניקל	סגסוגת 20	N08020	2.4660	1.0-20 מ"מ
סגסוגת בסיס ניקל	825	N08825	2.4858	0.8-40 מ"מ
סגסוגת בסיס ניקל	C276	N10276	2.4819	0.5-50 מ"מ
סגסוגת בסיס ניקל	C22	N06022	2.4602	1.0-50 מ"מ
סגסוגת בסיס ניקל	625	N06625	2.4856	0.8-20 מ"מ
סגסוגת בסיס ניקל	400	N04400	2.4360	1.0-20 מ"מ
סגסוגת בסיס ניקל	600	N06600	2.4816	1.0-50 מ"מ
סגסוגת בסיס ניקל	Pure Ni 201	N02201	2.4061	0.5-20 מ"מ
טִיטָן	TA1	גר.1	כיתה 1	0.5-50 מ"מ
טִיטָן	TA2	גר.2	כיתה 2	0.5-50 מ"מ













יש לנו שירות לאחר-מכירה מעולה. אם יש לך שאלות לגבי לוח מתיחה גבוה מסגסוגת נמוכה S275J2, אתה יכול ליצור איתנו קשר ואנו נענה לך תוך שעתיים.



תגיות פופולריות: צלחת מתיחה גבוהה מסגסוגת נמוכה s275j2, סין פלטת מתיחה גבוהה מסגסוגת נמוכה s275j2 יצרנים, ספקים, מפעלים
