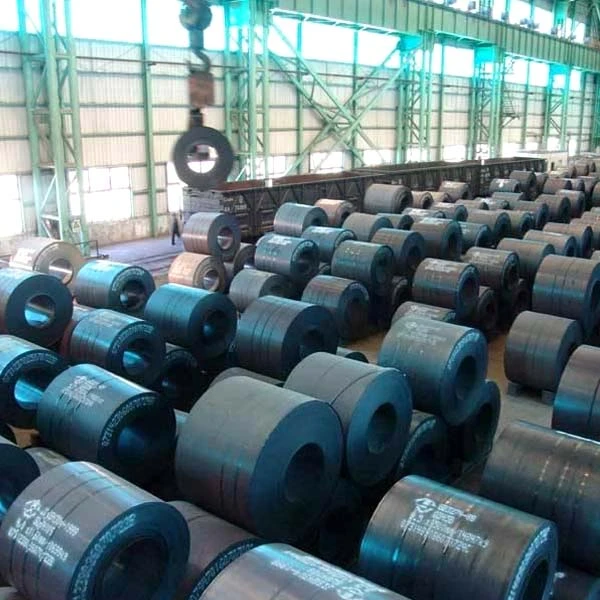

יריעות פלדה ורצועות למכולת הובלה

יריעות ורצועות פלדה-בעלות ביצועים גבוהים לייצור מכולות משא

בעולם התובעני של הלוגיסטיקה העולמית, העמידות של יחידת שילוח מתחילה בחומר הגלם שלה. בחירה נכונהיריעות פלדה ורצועות למכולות הובלההוא קריטי להבטחת שלמות מבנית כנגד סביבות ימיות קשות. בין אם אתה מחפש את הסטנדרט-תעשייתיSPA-H פלדת בליהאו ציוני חוזק גבוהים-מתקדמים כמוSQ700J למכולות מהחוף, שרשרת האספקה שלנו עומדת בסטנדרטים הארגוניים והבינלאומיים המחמירים ביותר.

פתרונות הפלדה שלנו למכולות מתוכננים לטובים יותרעמידות בפני קורוזיה אטמוספרית, להבטיח שהמכלים שלך עומדים בתרסיס מלח, לחות גבוהה ותנודות טמפרטורה קיצוניות במהלך מעבר אוקיאני.

1 היקף

מסמך זה מפרט את מערכת הייעוד, מידע הזמנה, מידות, צורה, דרישות טכניות, בדיקה ובדיקה, אריזה, סימון ותעודות איכות לרצועות פלדה ופלטות פלדה חתוכות למכולות.

מסמך זה חל על לוחות ורצועות פלדה מגולגלות חם- ורצועות פלדה מגולגלות קרות- המיוצרות על ידי Shougang Group Co., Ltd. עבור מכולות. הם משמשים בעיקר לייצור מכולות ויכולים לשמש גם לייצור בקתות ניידות (בתי מחנה), רכבי הובלה וכו' (מפרט עובי מפורט מופיע בטבלה 1).

2 הפניות נורמטיביות

הסעיפים במסמכים הבאים הופכים לסעיפים במסמך זה באמצעות התייחסות נורמטיבית. עבור הפניות מתוארכות, רק המהדורה שצוטטה חלה על מסמך זה. עבור הפניות ללא תאריך, חלה המהדורה העדכנית ביותר (כולל כל התיקונים).

GB/T 222:סטיות מותרות עבור הרכב כימי של מוצרי פלדה

GB/T 223 (חלקים רלוונטיים):שיטות לניתוח כימי של ברזל, פלדה וסגסוגת

GB/T 228.1:חומרים מתכתיים - בדיקת מתיחה - חלק 1: שיטת בדיקה בטמפרטורת החדר

GB/T 229:חומרים מתכתיים - שיטת בדיקת הפגיעה במטוטלת Charpy

GB/T 232:חומרים מתכתיים - שיטת בדיקת עיקול

GB/T 2975:מוצרי פלדה ופלדה - מיקום והכנה של דוגמאות וחלקי בדיקה לבדיקה מכנית

GB/T 4336:פלדת פחמן ופלדת סגסוגת נמוכה-בינונית - קביעת תכולת-אלמנטים מרובה - שיטה ספקטרומטרית פליטה אטומית של פריקת ניצוץ (שיטה שגרתית)

GB/T 6394:קביעת אומדן גודל הגרגיר הממוצע של מתכת

GB/T 10561:פלדה - קביעת התוכן של תכלילים לא מתכתיים - שיטה מיקרוגרפית באמצעות דיאגרמות סטנדרטיות

GB/T 17505:מוצרי פלדה ופלדה - דרישות אספקה טכניות כלליות

GB/T 18253:מוצרי פלדה ופלדה - סוגי מסמכי בדיקה

GB/T 20066:פלדה וברזל - דגימה והכנת דגימות לקביעת הרכב כימי

GB/T 20123:פלדה וברזל - קביעת תכולת הפחמן והגופרית הכוללת - גבוה-תדר אינדוקציה שריפת תנור אינדוקציה שיטת ספיגה באינפרא אדום (שיטה שגרתית)

GB/T 20125:פלדה סגסוגת-נמוכה - קביעת תוכן רב-אלמנטים - שיטה ספקטרומטרית פליטה אטומית פלזמה בשילוב אינדוקטיבי

GB/T 20126:פלדה לא סגסוגת - קביעת תכולת פחמן נמוכה - חלק 2: שיטות לאחר בעירה בתנור אינדוקציה (עם חימום מוקדם) על ידי בליעת אינפרא אדום

GB/T 32570:צלחות ורצועות פלדה למיכלים

TB/T 2375:בדיקת קורוזיה טבילה תקופתית לבליית פלדה המשמשת במסילות רכבת

YB/T 081:כלל לעיגול של ערכים מספריים ושיפוט של נתוני בדיקה עבור תקני טכנולוגיה מתכות

Q/SGZGS 0297:מידות, צורה, משקל וסטיות מותרות עבור רצועות פלדה וצלחות מגולגלות חמות-

Q/SGZGS 0298:הוראות כלליות לאריזה, סימון ותעודות איכות של לוחות ורצועות פלדה מגולגלות חם-

QSGZGS 0322:אריזה, סימון ותעודות איכות של לוחות ורצועות פלדה מגולגלות קר-

QSGZGS 0323:מידות, צורה, משקל וסטיות מותרות עבור לוחות ורצועות פלדה מגולגלות קר-

3 מערכת ייעוד

הכינויים במסמך זה מחולקים לקטגוריות גלגול חם-וקר-. שיטות הייצוג שונות בין הכיתות. שיטות הייצוג וטווחי עובי המסירה עבור כל כיתה מוצגים בטבלה 1:

טבלה 1: מערכת ייעוד וטווח עובי מסירה

קָטֵגוֹרִיָה	יִעוּד	משמעות ייעוד	טווח עובי	יישומים עיקריים
חם-מתגלגל	ספא-H	נגזר מ-JIS G 3125 "Superior Atmospheric Corrosion Resisting Steels Rolled", כלומר "פלדה מגולגלת חמה-בעלת ביצועים-גבוהים בפני קורוזיה אטמוספרית".	1.4 מ"מ - 16.0 מ"מ	בשימוש נרחב לייצור וייצור של מיכלים שונים.
חם-מתגלגל	SQ550J, SQ700J	מורכב מארבעה חלקים: "S" ל-Shougang; "Q" עבור חוזק התשואה; "550/700" עבור הגבול התחתון של חוזק התנובה שצוין; "J" עבור מיכל ("Ji" בפיניין).	1.5 מ"מ - 19.0 מ"מ	משמש בעיקר למכולות ימיות, מכולות מיוחדות, תאים ניידים, מיכלים ימיים וכו', עם דרישות חוזק גבוהות.
חם-מתגלגל	SQ450W, SQ550W	מורכב מארבעה חלקים: "S" ל-Shougang; "Q" עבור חוזק התשואה; "450/550" עבור הגבול התחתון של חוזק התפוקה שצוין; "W" עבור מזג אוויר.	1.4 מ"מ - 25.4 מ"מ	משמש בעיקר למכולות רכבת.
קר-מגולגל	S800NQ	מורכב משלושה חלקים: "S" ל-Shougang; "800" עבור הגבול התחתון של חוזק המתיחה שצוין; "NQ" לעמידות בפני קורוזיה אטמוספרי ("נאי צ'י" בפיניין).	0.6 מ"מ - 2.0 מ"מ	משמש בעיקר לייצור מיכלים מיוחדים.

4 מידע הזמנה

4.1 החוזה או ההזמנה שבוצעו על פי מסמך זה יכלול את הדברים הבאים:
א) מספר מסמך ארגוני זה;
ב) סוג המוצר (לוח פלדה, פס פלדה; לוחות פלדה מחולקים לסלילים מסחריים ולסלילי חריצים);
ג) ייעוד (כיתה);
ד) מפרטים ודיוק ממדים (נמסר לפי דיוק רגיל אם לא צוין);
ה) מצב קצה (Cut edge EC, Mill edge EM);
ו) מצב מסירה;
ז) משקל;
ח) שיטת השמן;
i) סוג מסמך בדיקה (תעודת איכות 3.1 כמפורט ב-GB/T 18253 אם לא צוין);
י) אריזה וסימון;
יא) דרישות מיוחדות.

4.2כאשר מצב הקצוות אינו מצוין בחוזה, רצועות פלדה מסופקות עם קצוות טחינה (EM), ולוחות פלדה מסופקים עם קצוות חתוכים (EC).

4.3אלא אם צוין אחרת בחוזה, רצועות פלדה מגולגלות קרה- מסופקות במצב משומן.

5 מידות, צורה, משקל וסטיות מותרות

5.1הדרישות למידות, צורה, משקל וסטיות מותרות של לוחות ורצועות פלדה מגולגלות חם- יתאימו להוראות שלQ/SGZGS 0297.

5.2הדרישות למידות, צורה, משקל וסטיות מותרות של רצועות פלדה מגולגלות קר- יתאימו להוראות שלQ/SGZGS 0323.

5.3ניתן לאמץ דרישות אחרות למידות, צורה, משקל וסטיות מותרות גם הן בהסכמה הדדית בין שני הצדדים.

6 דרישות

6.1 ייעוד והרכב כימי

6.1.1הייעוד וההרכב הכימי (ניתוח חום) של הפלדה יתאימו להוראות שלטבלה 2.

טבלה 2: ייעוד והרכב כימי (ניתוח חום) %

יִעוּד	C	סִי	Mn	P	S	Cu	Cr	ני
SPA-H ᵃ	פחות או שווה ל-0.12	0.20 - 0.75	פחות או שווה ל-0.60	0.070 - 0.150	פחות או שווה ל-0.035	0.25 - 0.55	0.30 - 1.25	פחות או שווה ל-0.65
SQ550J ᵇ	פחות או שווה ל-0.12	פחות או שווה ל-0.50	פחות או שווה ל-1.80	פחות או שווה ל-0.025	פחות או שווה ל-0.015	0.20 - 0.55	0.30 - 1.25	פחות או שווה ל-0.65
SQ700J ᵇ	פחות או שווה ל-0.12	פחות או שווה ל-0.60	פחות או שווה ל-2.00	פחות או שווה ל-0.025	פחות או שווה ל-0.015	0.20 - 0.55	0.30 - 1.25	פחות או שווה ל-0.65
SQ450W ᶜ	פחות או שווה ל-0.12	פחות או שווה ל-0.75	פחות או שווה ל-1.50	פחות או שווה ל-0.150	פחות או שווה ל-0.008	פחות או שווה ל-0.55	פחות או שווה ל-1.25	פחות או שווה ל-0.65
SQ550W ᶜ	פחות או שווה ל-0.16	פחות או שווה ל-0.75	פחות או שווה ל-2.00	פחות או שווה ל-0.150	פחות או שווה ל-0.008	פחות או שווה ל-0.55	פחות או שווה ל-1.25	פחות או שווה ל-0.65
S800NQ ᵈ	פחות או שווה ל-0.20	פחות או שווה ל-0.80	פחות או שווה ל-2.50	פחות או שווה ל-0.020	פחות או שווה ל-0.010	פחות או שווה ל-0.50	פחות או שווה ל-1.00	-

הערות שוליים לטבלה 2:

ᵃבהסכמה הדדית בין שני הצדדים, הגבול העליון של תוכן Mn עבור ייעוד SPA-H עשוי להגיע1.0%.

ᵇעבור הSQ550JוSQ700Jייעודים, אלמנט סגסוג אחד או יותר כגוןTi, Nb, V, Moניתן להוסיף כראוי; עם זאת, אין דרישה מחייבת עבור אלה. התוכן הכולל שלNb+V+Tiלא יעלה על0.22%, ואתמוהתוכן לא יעלה על0.30%.

ᶜעבור הSQ450WוSQ550Wייעודים, מיקרו-אלמנטים מתגסוגים כגוןTi, Nb, V, Moניתן להוסיף, אך התוכן הכולל לא יעלה0.22%. בהסכמה הדדית בין שני הצדדים, הגבול העליון שלCrהתוכן עשוי להגיעפחות או שווה ל-1.70%.

ᵈעבור הS800NQייעוד, אלמנטים סגסוגת כגוןNi, Mo, B, Nb, V, Tiניתן להוסיף כראוי בהתבסס על דרישות הביצועים.

6.3 מצב אספקה

לוחות ורצועות פלדה מגולגלות חם- יסופקו במצב מגולגל חם-או מבוקר-. בהסכמה בין הספק לרוכש, ניתן למסור אותם במצב כבוש. רצועות פלדה מגולגלות קר- יסופקו במצב חישול לאחר גלגול קר. לוחות ורצועות פלדה חמוצות מגולגלות חם- ורצועות פלדה מגולגלות קר- נמסרות בדרך כלל במצב משומן.

פֶּתֶק:בעת הזמנת לוחות ורצועות פלדה חמוצות-מגולגלות חמות או רצועות פלדה מגולגלות קרות-, יש ליידע את הרוכש שעבור מוצרים לא משומנים, קיים סיכון לשריטות קלות וקורוזיה אטמוספרית במהלך הובלה, טעינה/פריקה, אחסון ושימוש.

6.4 מאפיינים מכניים וטכנולוגיים

6.4.1המאפיינים המכניים והטכנולוגיים של פסי פלדה ולוחות יתאימו להוראות טבלה 3, טבלה 4, טבלה 5 וטבלה 6.

טבלה 3: מאפיינים מכניים וטכנולוגיים של SPA-H Hot-לוחות ורצועות פלדה מגולגלות

צִיוּן	עובי (מ"מ)	חוזק מתיחה RmRm (MPa)	חוזק תשואה נמוך יותר ReLReL (MPa)	התארכות לאחר שבר א.א (%)	גודל דגימה L0×bL0×b (מ"מ)	בדיקת כיפוף (אורכי)	בדיקת כיפוף (אורכי)	V-מבחן אימפקט חריץ (אורכי)	V-מבחן אימפקט חריץ (אורכי)
						זווית כיפוף	קוטר כיפוף	טמפ' מבחן (מעלה)	אנרגיית השפעה KV2KV2 (J)
ספא-H	פחות או שווה ל-6 פחות או שווה ל-6	490 - 630	גדול מ-355 או שווה ל-355 גדול או שווה ל-355	A50 מ"מ גדול או שווה ל-22A50 מ"מ גדול או שווה ל-22	50×2550×25	180 מעלות	ד=0.5aD=0.5א	-	-
	>6>6	490 - 630	גדול מ-355 או שווה ל-355 גדול או שווה ל-355	A200 מ"מ גדול או שווה ל-15A200 מ"מ גדול או שווה ל-15	200×40200×40	180 מעלות	ד=1.5aD=1.5א	טמפ' חדר	גדול מ-47 או שווה ל-47 גדול מ-47 או שווה ל-47

ᵃכאשר מפרט העובי הוא < 3 מ"מ, הגבול התחתון של חוזק המתיחה

RmRm

ניתן להגדיל ל-510 MPa בהסכמה הדדית.

ᵇעבור בדיקות מתיחה, אם תופעת התשואה אינה ברורה, חוזק ההוכחה

Rp0.2Rp0.2

ישמש.

ᶜכאשר מפרט העובי הוא

פחות או שווה ל-6 מ"מ פחות או שווה ל-6 מ"מ

, JIS Z 2241 אין להשתמש בדגימה. 5; לעובי

>6mm>6 מ"מ

, JIS Z 2241 No. 1יש להשתמש בדגימה.

L0L0

הוא אורך המדיד ו

הוא רוחב הדגימה (עיין בנספח א').

ᵈבדיקת העיקול משתמשת בדגימת JIS Z 2248 No. 1, שם

הוא עובי הדגימה,

הוא רוחב הדגימה, ו

הוא קוטר העיקול, איפה

b=20∼50 מ"מ=20~50 מ"מ

(עיין בנספח א'). במקרה של בוררות,

b=35mmb=35mm

טבלה 4: מאפיינים מכניים וטכנולוגיים של לוחות ורצועות פלדה מגולגלות עבור מיכלים-חם-חוזק גבוה

צִיוּן	חוזק מתיחה RmRm (MPa)	חוזק תשואה עליון ReHReH (MPa)	הַאֲרָכָה A50mmA50mm (%)	מבחן כפיפה (רוחבי)	מבחן כפיפה (רוחבי)	V-מבחן אימפקט חריץ (אורכי)	V-מבחן אימפקט חריץ (אורכי)
				זווית כיפוף	קוטר כיפוף (רוחב הדגימה b=35mmb=35mm )	טמפ' מבחן (מעלה)	אנרגיית השפעה KV2KV2 (J)
SQ550J	גדול מ-600 או שווה ל-600 גדול או שווה ל-600	גדול מ-550 או שווה ל-550 גדול או שווה ל-550	גדול או שווה ל-15 גדול או שווה ל-15	180 מעלות	ד=1.5aD=1.5א	-40 מעלות	גדול מ-27 או שווה ל-27 גדול מ-27 או שווה ל-27
SQ700J	גדול או שווה ל-750 גדול או שווה ל-750	גדול או שווה ל-700 גדול או שווה ל-700	גדול או שווה ל-12 גדול או שווה ל-12	180 מעלות	ד=1.2aD=1.2א	-40 מעלות	גדול מ-27 או שווה ל-27 גדול מ-27 או שווה ל-27

ᵃבדיקת מתיחה משתמשת בדגימות לא-פרופורציונליות, עם

L0=50mmL0=50mm

b=25mmb=25mm

ᵇאם תופעת התשואה אינה ברורה, חוזק ההוכחה

Rp0.2Rp0.2

ישמש.

ᶜלעובי

פחות מ-8 מ"מ או שווה ל-8 מ"מ

, כיוון דגימת המתיחה הוא אורכי; לעובי

>8mm>8 מ"מ

, חוזק התפוקה המינימלי שצוין מותר לרדת ב-20 MPa, וכיוון דגימת המתיחה יהיה רוחבי.

טבלה 5: מאפיינים מכניים וטכנולוגיים של לוחות ורצועות פלדה מגולגלות חם-קל משקל למכולות

צִיוּן	חוזק תשואה נמוך יותר ReLReL (MPa)	חוזק מתיחה RmRm (MPa)	הַאֲרָכָה א.א (%)	מבחן כיפוף של 180 מעלות (רוחבי)	Charpy V-מבחן אימפקט חריץ (אורכי)
				( bb -רוחב דגימה, aa -עובי דגימה, DD -קוטר עיקול)	-40 מעלות אנרגיית השפעה KV2KV2 (J)
SQ450W	גדול מ-450 או שווה ל-450 גדול או שווה ל-450	גדול מ-550 או שווה ל-550 גדול או שווה ל-550	גדול מ-22 או שווה ל-22 גדול מ-22 או שווה ל-22	D=a,b=20mmD=a,b=20mm	גדול מ-60 או שווה ל-60 גדול מ-60 או שווה ל-60
SQ550W	גדול מ-550 או שווה ל-550 גדול או שווה ל-550	גדול מ-600 או שווה ל-600 גדול או שווה ל-600	גדול או שווה ל-18 גדול או שווה ל-18	D=a,b=20mmD=a,b=20mm	גדול מ-60 או שווה ל-60 גדול מ-60 או שווה ל-60

ᵃעבור בדיקות מתיחה, אם תופעת התשואה אינה ברורה, חוזק ההוכחה

Rp0.2Rp0.2

ישמש.

טבלה 6: מאפיינים מכניים וטכנולוגיים של S800NQ קר-רצועות פלדה מגולגלות

צִיוּן	חוזק תשואה נמוך יותר ReLReL (MPa)	חוזק מתיחה RmRm (MPa)	התארכות לאחר שבר A80mmA80mm (%)	מבחן כפיפה (רוחבי)	מבחן כפיפה (רוחבי)	מבחן כפיפה (רוחבי)
				זווית כיפוף	קוטר כיפוף	רוחב דגימה b=35mmb=35mm
S800NQ	גדול או שווה ל-700 גדול או שווה ל-700	גדול מ-800 או שווה ל-800 גדול או שווה ל-800	גדול או שווה ל-5 גדול או שווה ל-5	90 מעלות	ד=2.0aD=2.0א	b=35mmb=35mm

ᵃדגימת מתיחה משתמשת בדגימת GB/T 228.1 P14 (

L0=50mm,b=25mmL0=50mm,b=25mm

ᵇעבור בדיקות מתיחה, אם תופעת התשואה אינה ברורה, חוזק ההוכחה

Rp0.2Rp0.2

ישמש.

6.4.2דגימות מאפיינים מכניים וטכנולוגיים יילקחו ב-1/4 מרוחב הצלחת ואינן ישימות על חלקים חריגים בשני קצוות רצועת הפלדה.

6.4.3לציוניםSQ550JוSQ700J, גודל הדגימה הסטנדרטי הוא 10 מ"מ × 10 מ"מ × 55 מ"מ. כאשר עובי הפלדה הוא

פחות או שווה ל-12.0 מ"מ פחות או שווה ל-12.0 מ"מ

ולא ניתן להכין דגימה סטנדרטית, ניתן להשתמש בדגימות פגיעה בגודל תת--בגודל של 10 מ"מ × 7.5 מ"מ × 55 מ"מ, 10 מ"מ × 5 מ"מ × 55 מ"מ, או 10 מ"מ × 2.5 מ"מ × 55 מ"מ. ערכי האנרגיה הנספגת של הפגיעה שצוינו לא יפחתו מ-100%, 75%, 50% ו-25% מהערכים המפורטים בטבלה 4, בהתאמה. (דגימות תת-גודל-צריכות להיות גדולות ככל האפשר ולשמור על משטח מגולגל אחד).

6.4.4עבור כיתות אחרות, גודל הדגימה הסטנדרטי הוא 10 מ"מ × 10 מ"מ × 55 מ"מ. כאשר עובי הפלדה הוא בין

גדול מ-6.0 מ"מ ו-12.0 מ"מ או שווה ל-6.0 מ"מ ולא ניתן להכין דגימה סטנדרטית, ניתן להשתמש בדגימות תת--בגודל של 10 מ"מ × 7.5 מ"מ × 55 מ"מ או 10 מ"מ × 5 מ"מ × 55 מ"מ (לשמור על משטח מגולגל אחד). אנרגיית הפגיעה הנספגת לא תפחת מ-75% או 50% מהערכים המפורטים בטבלה 5, בהתאמה. אין צורך בבדיקת השפעה כאשר עובי הפלדה הוא<6.0mm.

6.4.5תוצאת בדיקת ההשפעה היא הממוצע של שלוש דגימות. לדגימה אחת מותר להיות ערך נמוך מהערך שצוין, אך הוא לא יהיה נמוך מ-70% מהערך שצוין.

6.4.6לאחר בדיקת העיקול, המשטח החיצוני של הדגימה לא יראה סדקים הנראים לעין בלתי מזוינת. לציוןספא-H, בדיקות כיפוף אינן נדרשות אלא אם כן ביקש הלקוח, אם כי הספק יוודא שביצועי הכיפוף עומדים בדרישות.

6.5עֲבוּרSQ450WוSQ550W, גודל הגרגירים לא יהיה נמוך מדרגה 7.

6.6עֲבוּרSQ450WוSQ550W, תכלילים לא-מתכתיים בפלדה (סדרות עדינות ועבות) יהיו: סוג A וסוג C פחות או שווה לדרגה 2.5; סוג B, סוג D וסוג DS פחות או שווה לדרגה 2.0.

6.7 עמידות בפני קורוזיה

6.7.1לציוניםSQ550JוSQ700Jעם דרישות עמידות בפני קורוזיה באטמוספירה, ניתן לבצע דגימה אקראית תקופתית בהתבסס על הדרישות. עמידות בפני קורוזיה תוערך באמצעות אינדקס עמידות בפני קורוזיה (II).

ה-IIהערך יחושב באמצעות נוסחת הניבוי הבאה, עם המינימום המותרIIערך שנקבע בהסכמה הדדית:

I=26.01(%Cu)+3.88(%Ni)+1.20(%Cr)+1.49(%Si)+17.28(%P)−7.29(%Cu)(%Ni)−9.10(%Ni)(%P)−33.39(%Cu)²

6.7.2לציוניםSQ450WוSQ550W, עמידות הפלדה בפני קורוזיה תעמוד בהוראות בטבלה 7. משך הבדיקה הוא 72 שעות, וההרכב הכימי של דגימת ההשוואה, פלדת Q355B, יעמוד בטבלה 8.

טבלה 7: עמידות בפני קורוזיה של פלדה

צִיוּן	שיעור קורוזיה יחסי / %
SQ450W	מדגם השוואה הואQ355B	פחות או שווה ל-55
SQ550W	מדגם השוואה הואQ355B	פחות או שווה ל-55
Q355B	מדגם השוואה הואQ355B	100

טבלה 8: הרכב כימי של דרגת השוואה לבדיקת עמידות בפני קורוזיה

product-852-119

6.7.3אם קיימות דרישות אחרות, ניתן ליישם גם את השיטות שנקבעו בין הספק לרוכש.

6.8 איכות פני השטח

6.8.1פני השטח של רצועות פלדה מגולגלות חם- יהיו נקיים מסדקים, גלדים, קפלים, בועות, תכלילים ופגמים אחרים המזיקים לשימוש. פסי הפלדה והלוחות לא יהיו בעלי למינציה.

6.8.2פגמים קלים ומקומיים כגון בורות, שקעים ושריטות עם עומק (או גובה) שלא יעלה על -רבע מסובלת העובי מותרים על פני השטח של רצועות פלדה ולוחות מגולגלות חמות-, אך יובטח העובי המינימלי המותר של רצועת הפלדה.

6.8.3פני השטח של רצועות פלדה מגולגלות קרות- יהיו נקיות מגלדים, סדקים, תכלילים, קפלים, בועות, למינציות ופגמים אחרים המזיקים לשימוש.

6.8.4המאפיינים של איכות פני השטחציוניםשל רצועות פלדה מגולגלות קר- מצוינות בטבלה 9.

טבלה 9: מאפייני מעמד איכות פני השטח

דרגת איכות פני השטח	קוד	מאפיינים
מעולה / גבוה למדי	FB (O3)	למשטח מותר להיות כמות קטנה של פגמים שאינם משפיעיםיכולת צורהאוֹהדבקת ציפוי/ציפוי, כגון שריטות קלות, חריצים, בורות, סימני גלגול וצבעי חמצון.
פרימיום / גבוה	FC (O4)	הצד הטוב יותר של שני משטחי המוצר יהיה פנויפגמים ברורים הנראים לעין בלתי מזוינת, והצד השני יעמוד לפחות בדרישות מחלקת FB.

6.8.5עבור רצועות פלדה, מכיוון שאין הזדמנות להסיר חלקים פגומים, מותר מספר מסוים של חלקים חריגים; עם זאת, החלק הפגום לא יעלה5%מהאורך הכולל לכל סליל.

6.8.6דרישות מיוחדות לאיכות פני השטח יהיומשא ומתן בין הספק לרוכש.

7 בדיקה ובדיקה

7.1 הוראות כלליות

הפריטי בדיקה, כמות דגימה, שיטות דגימה, ושיטות בדיקהעבור לוחות ורצועות פלדה יתאימו לדרישות שלטבלה 10.

טבלה 10: כללי בדיקה

לֹא.	פריט בדיקה	כמות דגימה	שיטת דגימה	שיטת בדיקה
1	הרכב כימי	1 לכלחוֹם	GB/T 20066	GB/T 4336, GB/T 20123, GB/T 20125, GB/T 20126 ו-GB/T 223 (בּוֹרְרוּת)
2	בדיקת מתיחה	1 לכלקְבוּצָה	GB/T 2975	GB/T 228.1 ונספח א'
3	מבחן כיפוף	1 לכלקְבוּצָה	GB/T 2975	GB/T 232, 6.4.3 ונספח א'
4	מבחן השפעה	סט אחד של 3 לכלקְבוּצָה	GB/T 2975	GB/T 229 ו-6.4.4
5	גודל גרגר	1 לכלקְבוּצָה	חתך רוחבי- של חלק מתאים	GB/T 6394
6	תכלילים לא-מתכתיים	1 לכלקְבוּצָה	חתך אורכי- של חלק מתאים	GB/T 10561
7	עמידות בפני קורוזיה	5 לכל אירוע	TB/T 2375	TB/T 2375
8	איכות פני השטח	חתיכה אחר חתיכה / סליל אחר סליל	-	בדיקה ויזואלית + גלאי איכות משטח מקוון
9	מידות וצורה	חתיכה אחר חתיכה / סליל אחר סליל	-	כלי מדידה מתאימים

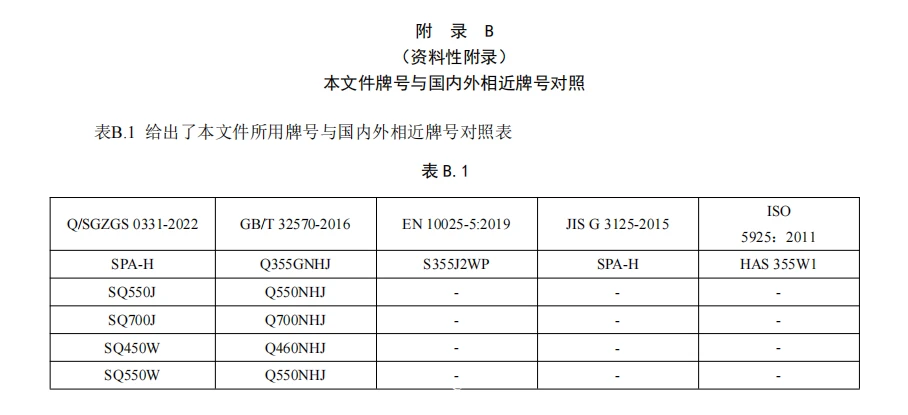

product-908-415

מיחידות ISO סטנדרטיות ועד למיכלים ימיים-בעלי חוזק גבוה

אנו מספקים מגוון מקיף של פלדת מיכל מגולגלת חמה- וקרה{{1}, כוללפלדת מיכל-גבוההעם עוצמות תשואה של עד 700MPa. עבור יצרנים התמקדוקל משקל, האולטרה-דק שלנוS800NQ קר-רצועות מגולגלותמציעים חוזק מתיחה יוצא דופן, המאפשר הפחתה במשקל טרה מבלי להתפשר על הבטיחות. כל אצווה שלנופלדת לוח גליעובר קפדנותמבחני מתיחה וכיפוףכדי להבטיח יכולת צורה ללא רבב במהלך-גלגול קר-במהירות גבוהה.

עם התמקדות ביכולת ריתוך והדבקה של צבע, הפלדה שלנו עוזרת לך לשמור על יעילות ייצור גבוהה וגימורים חיצוניים-לאורך זמן לכל דבר, החל מטנדרים יבשים סטנדרטיים ועד מיוחדיםטנקים ימיים ובתי מחנה.

איכות מאומתת: מדוע בוני מכולות מובילים סומכים על הפלדה שלנו

מהימנות היא לא רק טענה-היא מאומתת על ידי נתונים. הפלדה שלנו נבדקת חלק-אחר-חלק, בהתאם לדרישותכללי בדיקהעבור גודל גרגר, תכלילים לא-מתכתיים, וכןמדדי עמידות בפני קורוזיה (אני-ערך). האם אתה מודאג מפני דימום- של חלודה או פיצוח חומר במהלך גלי עומק? אנו מספקים מלאאישורי בדיקת טחנה (MTC 3.1)ומקצועיטרום-טיפולי החלדה או שמןכדי לענות על צרכי הייצור הספציפיים שלך.

צור קשר עם הצוות הטכני שלנו עוד היום כדי להוריד את ה-PDF המלא של תקני הפלדה המיכלים שלנו ולקבל הצעת מחיר תחרותית להזמנה בתפזורת הבאה שלך. בואו נבנה קונטיינרים שיחזיקו 25+ שנים יחד.

השווה את זה עם אפשרויות הפלדה שלנו ל-09CuPCrNi{{1}A בלייה.

ציפוי נגד חלודה ISO קורטן פלדה משלוח מיכל צד גלי

פאנל צד מכולות ISO הם המרכיב המרכזי לבניית מכולות משלוח. אנחנו יכולים לספק לוח צד סטנדרטי של מיכל, המיוצרים על ידי קו ייצור. החומר הוא פלדת SPA-H Corten A.

container side panel

שם המוצר	לוח צד של מיכל
סוּג	לוחות מיכל
מקום מוצא	שנחאי, סין
חוֹמֶר	SPA-H(Corten-A Steel)
עוֹבִי	1.6/2.0 מ"מ
בַּקָשָׁה	ייצור ותיקון מכולות
הסמכה	ISO9001
קוד HS	7210709000
מותג	ESEN
תקופת הפקה	7-10 ימים
גוֹדֶל	1.6/2.0 מ"מ11162400 מ"מ 1.6/2.0 מ"מ11162700 מ"מ
מִשׁקָל	35.72 ק"ג/44.46 ק"ג 40.18 ק"ג/50.02 ק"ג
קְמָטִים	4C,3C
טֶכנִיקָה	רול חם
נוֹהָג	20ft 40ft בנייה ותיקון מכולות
שֵׁרוּת	תמיכה טכנית מקוונת

אנחנו יכולים לספק לוח צד סטנדרטי של מיכל, המיוצרים על ידי קו ייצור. החומר הוא SPA-H Corten A פלדה. בדרך כלל גג מיכל אחד באורך 20 רגל מורכב מ-10 יחידות של פאנל גג מכולה, מיכל באורך 40 רגל צריך 20 יחידות.

עבור עובי לוח הגג, נוכל לספק 1.6/2.0 מ"מ לבחירה.
מכולות השילוח עשויות פלדה גבוהה ומסוגלות לעמוד בטמפרטורה קיצונית הנעה בין -40 מעלות צלזיוס ל-70 מעלות צלזיוס. ניתן להשתמש בהן בצורה גמישה לבנייה ותיקון של מכולות שונות.

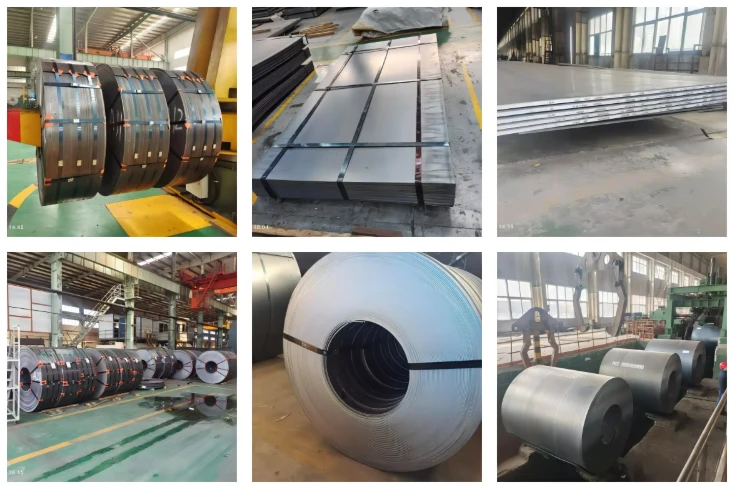

product-731-487

שֵׁם	לוח צד של מיכל חלקי מיכל
סוג עיקרי	סוג רגיל עבור 20ft 40ft
חוֹמֶר	Corten A Steel (SPA-H)
עוֹבִי	1.6 מ"מ/ 2.0 מ"מ
מַצָב	חדש 100%
טיפול פני השטח	מגולוון או תלוי בדרישות הלקוח.
בַּקָשָׁה	תיקון/בנייה/החלפה של מיכל צד.
MOQ	100 יחידות
יִתרוֹן	אנו משתמשים רק בפריטים מפלדה איכותית-כדי להגביר את האבטחה והחוזק של מיכל המשלוח. המוצרים שלנו מגיעים כולם עם מדריכי התקנה כדי להבטיח התקנה קלה ומהירה.
מטרת השימוש	שימוש לבנייה חדשה/החלפת לוח פגום של מיכל צד. ניתן להדביק לצד לוחות הצד הקיימים בתנאי שהם באותו פרופיל אנא בדוק תחילה.
מוצרים קשורים אחרים	לוח מיכל (טול): פאנל גג, פאנל צד; עמודי מיכל ומסילה: מעקה צד תחתון, עמוד צלב, עמוד פינה קדמי, פינה אחורית, מפזר, מעקה צד עליון, מיכל סף דלת...; מנעול טוויסט מיכל, יציקה פינתית: חרטום גג, ברגים, מנעול טוויסט, ברזנט וריצוף מכולות לבוד.
פרטי אריזה	א. אריזת משטח יצוא סטנדרטית ב. פנימי וחיצוני: אריזה פנימית: המזרן עטוף בשקית ניילון בגודל 0.20 מ"מ. אריזה חיצונית: המזרן מכוסה בדיקט או קרטון ולאחר מכן סרטי PVC/פלדה לחוזק ובטיחות. ג. 50 יחידות נארזות למשטח אחד, 10 משטחים למיכל אחד באורך 20 רגל.
יכולת אספקה	10,000 יח'\\חודשים
צֶבַע	אפור בהיר
תקופת תשלום	T/T פיקדון של 30%, תשלום יתרה של 70% לפני המשלוח
זמן אספקה	14 ימים

1, אריזה:א. אריזה לפי יצוא בינלאומי סטנדרטי. המשקל הכולל המותר של רוב המכולות הסטנדרטיות 20' ו-40' הוא 30,480 ק"ג. ב. 50 יחידות נארזות למשטח אחד, 10 משטחים למיכל אחד של 20 רגל ג. בפנים מלאה פנימה יש שקית ניילון עמידה למים, בחוץ עם דיקט או קרטון, ואז מהודקת עם חבל הפלסטיק מתמחה באריזה לאבטחה ואז לארוז לתוך המזרן. כל השלבים נעשו בקפידה ונבדקו על ידי מהנדסים.

2, לערבב סדר למיכל:נוכל לספק כל מיני חלקי חילוף למכולות, וגם לקבל הזמנה מיקס נטענת במיכל אחד למשלוח. One-Stop Purchasing הוא השירות העיקרי שלנו.

3, משלוחשיטות משלוח: סיליין ושליחה לכל מדינה בעולם.

product-720-240
